Technische Definition

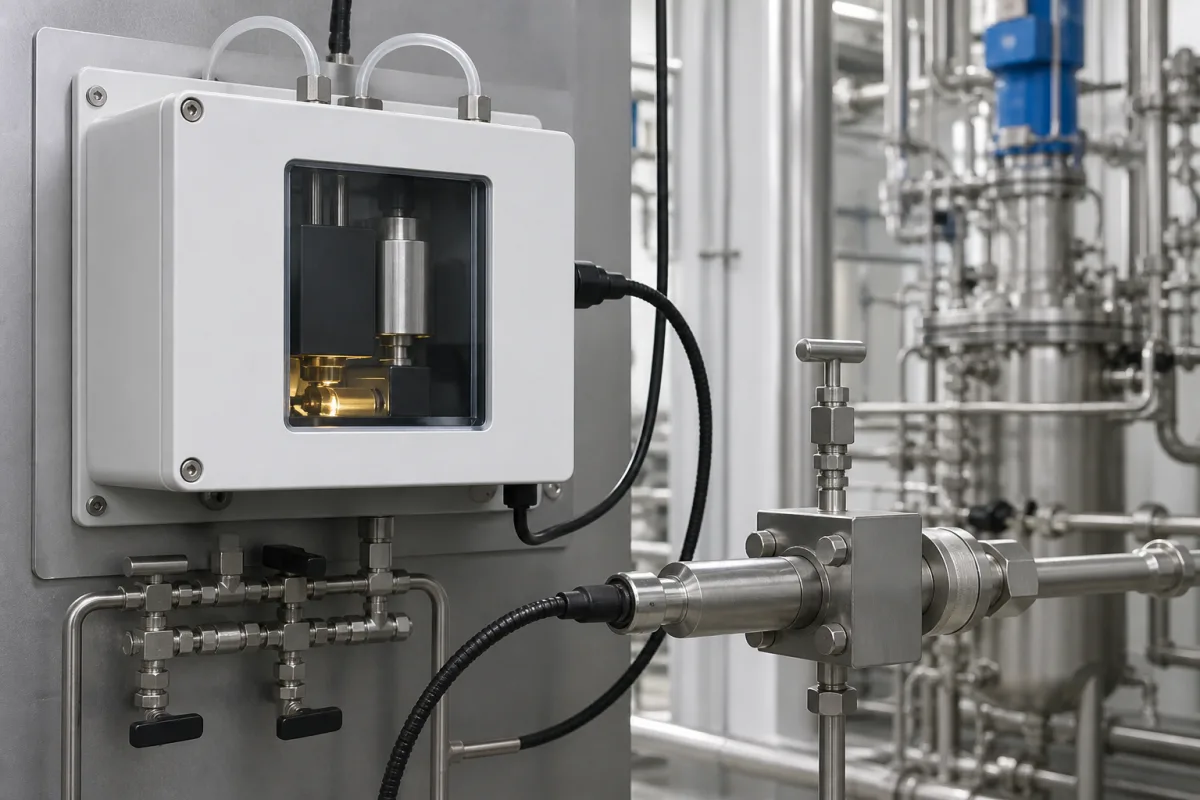

Ein spektroskopischer Analysator ist eine kritische Komponente in Prozessanalytiksystemen, die spektroskopische Techniken (wie UV-Vis, NIR, IR, Raman oder Atomspektroskopie) nutzt, um chemische Zusammensetzungen, Konzentrationen und physikalische Eigenschaften von Materialien in Echtzeit während industrieller Prozesse zu überwachen und zu analysieren. Er ermöglicht kontinuierliche Qualitätskontrolle, Prozessoptimierung und Einhaltung gesetzlicher Vorschriften durch zerstörungsfreie, schnelle Messungen ohne Probenentnahme. Der Analysator umfasst typischerweise eine Lichtquelle, eine Probenschnittstelle, einen Wellenlängenselektor (wie ein Beugungsgitter) und Detektoren (z. B. Photodiode oder CCD). Er ist für die Integration in chemische Produktionslinien ausgelegt und liefert kontinuierliche Daten für die Prozesssteuerung. Das Gerät arbeitet über einen Wellenlängenbereich von 190–1100 nm, mit einer spektralen Bandbreite von 0,5–5 nm und einer Wellenlängengenauigkeit von ±0,5 nm. Die photometrische Genauigkeit beträgt ±0,005 AU, und das Streulicht ist ≤0,05 %T. Der Detektortyp ist CCD, und die Lichtquelle ist Xenon. Der Betriebstemperaturbereich beträgt 15–35 °C, und die Luftfeuchtigkeit 20–80 %RH (nicht kondensierend). Die Stromversorgung ist 100–240 V AC, 50/60 Hz, mit einer Leistungsaufnahme von ≤150 W. Das Tischgerät wiegt 15–25 kg und hat Abmessungen von 450×350×250 mm (B×T×H). Schnittstellen umfassen USB und Ethernet für Datenübertragung und Fernsteuerung. Das Gehäuse besteht aus Edelstahl, und optische Komponenten umfassen optisches Quarzglas und Beugungsgitter. Dieser Analysator ist für den Einsatz in chemischen Produktionsumgebungen vorgesehen, in denen eine Echtzeit-Überwachung der Zusammensetzung erforderlich ist. Er ist kein vollständiges Prozessanalysatorsystem, sondern eine Komponente, die mit geeigneten Probenahme- und Datensystemen integriert werden muss. Für spezifische Anwendungen verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Analysator sendet elektromagnetische Strahlung (Licht) auf das Probenmaterial. Die Probe absorbiert, reflektiert oder streut bestimmte Wellenlängen basierend auf ihrer molekularen Struktur und Zusammensetzung. Detektoren messen das resultierende Spektrum, und Algorithmen vergleichen es mit Referenzbibliotheken, um Substanzen zu identifizieren und Konzentrationen zu quantifizieren. Übliche Techniken umfassen Absorptionsspektroskopie (Messung absorbierter Wellenlängen), Emissionsspektroskopie (Messung emittierter Wellenlängen) und Streuspektroskopie (Messung gestreuter Strahlung). Das Instrument verwendet eine Xenon-Lichtquelle und ein Beugungsgitter zur Lichtstreuung, wobei ein CCD-Detektor das Spektrum erfasst. Das gemessene Spektrum wird dann analysiert, um Materialeigenschaften zu bestimmen.
