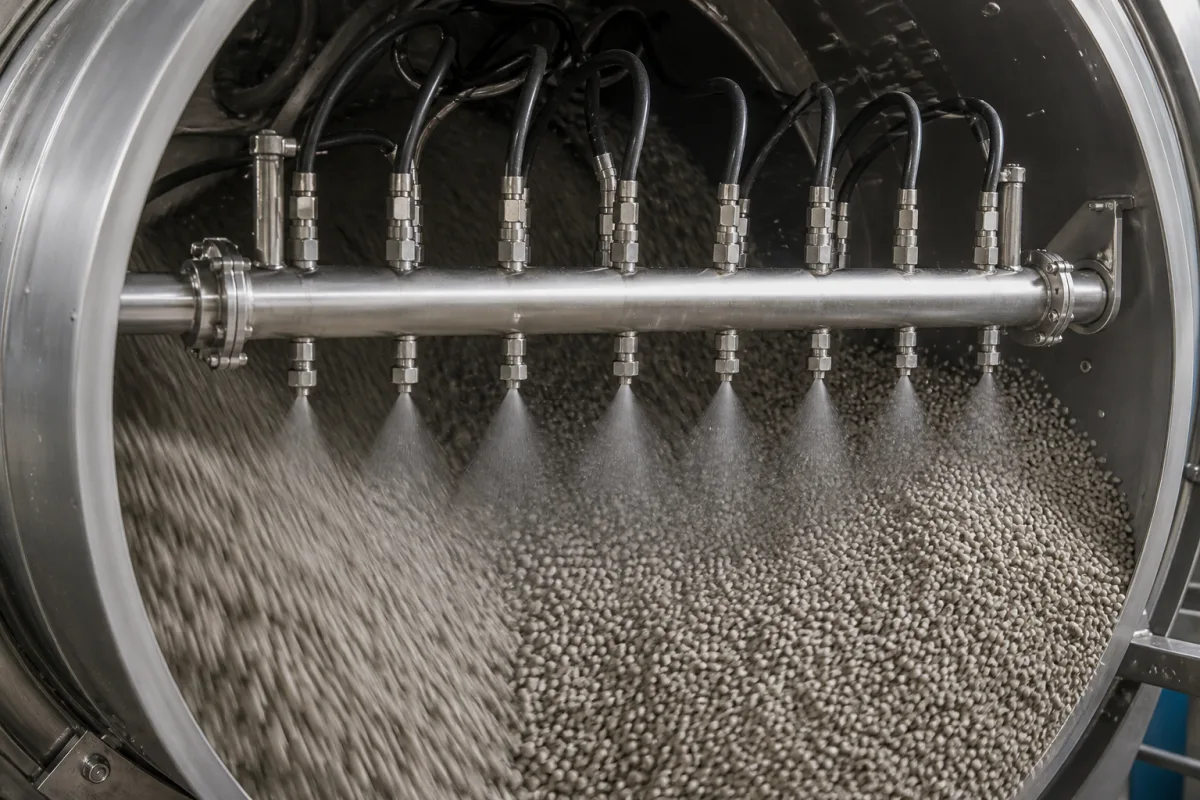

Sprühsystem (Düsen & Verteiler)

Das Sprühsystem ist eine kritische Komponente einer rotierenden Granuliertrommel und verantwortlich für das kontrollierte Auftragen von flüssigen Bindemitteln, Beschichtungen oder Lösungen auf das rieselnde Bett aus Pulver oder Saatpartikeln. Es besteht aus einem Verteiler, der die Flüssigkeit von einer zentralen Versorgung zu mehreren Düsen leitet, die die Flüssigkeit in einen feinen Sprühnebel zerstäuben. Dies gewährleistet eine gleichmäßige Benetzung und Agglomeration der Partikel, was für den Granulierprozess grundlegend ist, um eine konsistente Partikelgröße, Dichte und Produktqualität zu erreichen. Das System ist für die Integration in rotierende Trommeln in der chemischen Fertigung ausgelegt, wo eine präzise Flüssigkeitszugabe unerlässlich ist. Der Verteiler fungiert als Verteilungsverteiler, der die Flüssigkeit zu Düsen leitet, die an strategischen Punkten im Inneren der Trommel montiert sind. Die Anzahl der Düsen liegt typischerweise zwischen 4 und 12, abhängig von Trommelgröße und Abdeckungsanforderungen. Der Sprühwinkel variiert zwischen 60 und 120 Grad und beeinflusst die Tröpfchenverteilung und Wandbenetzung. Die Tröpfchengröße, gemessen als Sauter-Durchmesser, liegt zwischen 50 und 500 Mikrometern, wobei kleinere Tröpfchen für feine Beschichtungsanwendungen bevorzugt werden. Der Betriebsdruck liegt typischerweise bei 1,0 bis 1,6 MPa für Ventiltests, wobei diese Norm nur zur Verifizierung dient, nicht als Zertifizierung. Der Durchfluss pro Düse liegt zwischen 0,5 und 5,0 l/min und beeinflusst die gesamte Flüssigkeitszugabe und Verweilzeit. Die Betriebstemperatur sollte zwischen 10 und 80 Grad Celsius gehalten werden, um Dichtungsabbau und Viskositätsänderungen zu vermeiden. Benetzte Teile bestehen üblicherweise aus Edelstahl (z. B. 316L) oder PTFE für aggressive Chemikalien, wobei Materialgüten auf ASTM A240 verwiesen werden. Der Verteilungsdurchmesser liegt zwischen 25 und 80 mm, die Länge zwischen 500 und 3000 mm, was Druckabfall und Durchflussverteilung beeinflusst. Verbindungsarten umfassen Flansch (DIN 2633) oder Gewinde (ISO 228), gewählt nach Druck und Wartungsanforderungen. Das Gesamtgewicht der Baugruppe liegt typischerweise zwischen 15 und 60 kg. Alle Werte sind Verzeichnis-Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden.

Flüssigkeit wird unter Druck aus einem Versorgungstank in den Verteiler gepumpt. Der Verteiler fungiert als Verteilungsverteiler und leitet die Flüssigkeit zu einzelnen Sprühdüsen, die an strategischen Punkten im Inneren der Trommel montiert sind. Die Düsen, oft vom Zerstäubungstyp (z. B. Druckwirbel, Zweistoff), brechen den Flüssigkeitsstrom in einen feinen Nebel oder ein Sprühmuster. Dieser Sprühnebel wird auf das rieselnde Bett des Materials in der rotierenden Trommel gerichtet, wo die Tröpfchen Partikel beschichten und durch Flüssigkeitsbrücken Agglomeration initiieren.
