Achsantriebsmotoren (Servo/Schritt)

Auf Basis strukturierter CNFX-Herstellerprofile wird Achsantriebsmotoren (Servo/Schritt) im Bereich Maschinen- und Anlagenbau anhand von Nennleistung bis Nenndrehmoment eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Achsantriebsmotoren (Servo/Schritt) wird durch die Baugruppe aus Rotor und Stator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektromotoren, die eine präzise Bewegungssteuerung für die Linearachsen eines CNC-Fräskopfs ermöglichen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

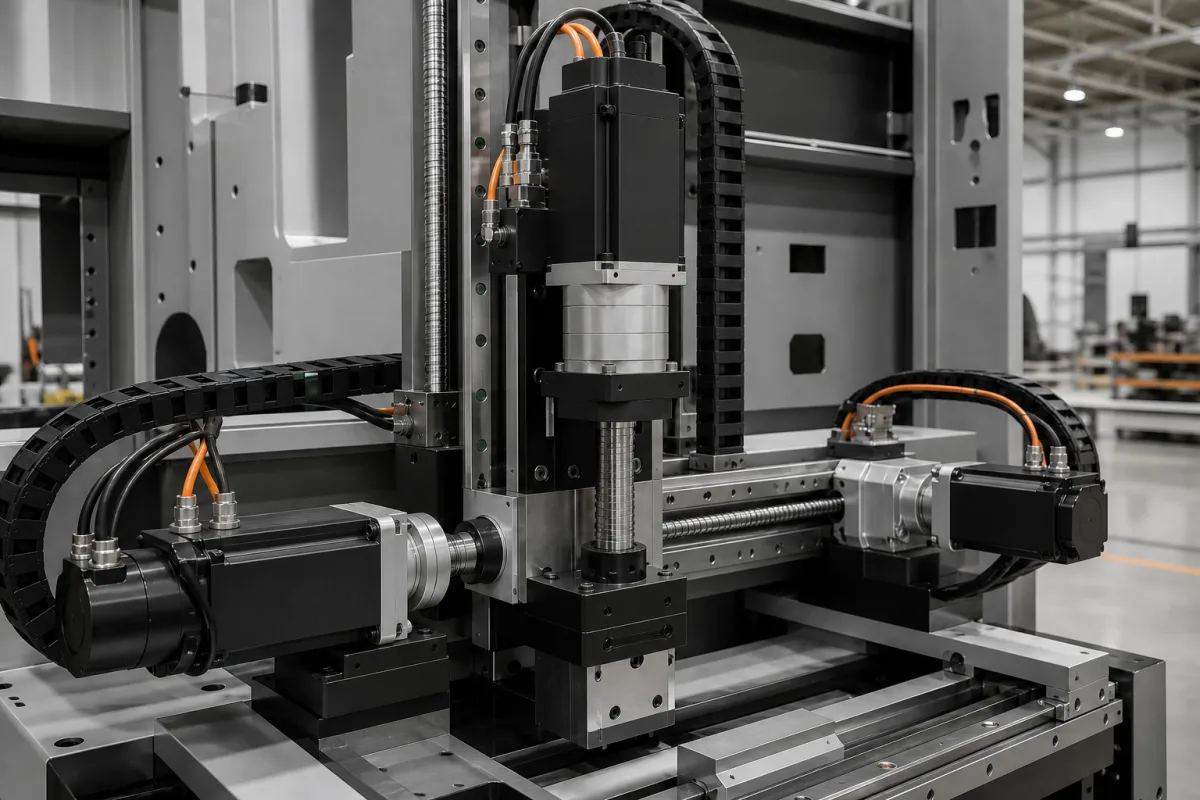

Achsantriebsmotoren (Servo/Schritt) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Achsantriebsmotoren (Servo/Schritt)

Technische Definition

Achsantriebsmotoren sind elektromechanische Komponenten in einem mehrachsigen CNC-Fräskopf, die elektrische Signale in kontrollierte Rotationsbewegungen umwandeln, die dann in präzise lineare Bewegungen entlang der X-, Y- und Z-Achsen übersetzt werden. Servomotoren bieten eine Regelung mit geschlossenem Regelkreis und Rückmeldung für hohe Genauigkeit und Drehmoment, während Schrittmotoren eine Steuerung mit offenem Regelkreis und präzisen inkrementellen Schritten ermöglichen, sodass der Fräskopf komplexe Schneid-, Schnitz- und Fräsbahnen auf Werkstücken ausführen kann. Diese Motoren haben typischerweise eine Nennleistung von 0,4–3,0 kW, ein Nenndrehmoment von 1,3–10 N·m und eine Nenndrehzahl von 2000–3000 U/min. Die Positioniergenauigkeit liegt zwischen ±0,01 und ±0,05 mm, die Wiederholgenauigkeit zwischen ±0,005 und ±0,02 mm. Die Versorgungsspannung beträgt 220–380 V AC, der Nennstrom 2,0–8,0 A. Die Encoderauflösung liegt, sofern zutreffend, bei 2500–10000 Impulsen/Umdrehung. Die Motoren sind für Umgebungstemperaturen von -10 bis 40 °C ausgelegt, mit Schutzarten von IP54 bis IP65 gemäß IEC 60529 und Isolierstoffklassen F bis H gemäß IEC 60085. Das Gewicht liegt zwischen 5 und 25 kg. Zu den Materialien gehören Elektroband, Kupferwicklungen, Permanentmagnete (Neodym) und ein Gehäuse aus Aluminium oder Stahl. Die Auswahl sollte auf dem erforderlichen Drehmoment, der Drehzahl und den Lastanforderungen basieren und muss für spezifische Anwendungen mit dem Hersteller verifiziert werden.

Funktionsprinzip

Servomotoren arbeiten mit einem geschlossenen Regelkreis: Eine Steuerung sendet ein Signal an den Motor-Treiber, der den Motor mit Strom versorgt. Ein Encoder liefert Echtzeit-Rückmeldung über Position/Drehzahl an die Steuerung, was eine kontinuierliche Anpassung ermöglicht. Schrittmotoren arbeiten mit einem offenen Regelkreis: Die Steuerung sendet digitale Impulse an den Treiber, der die Spulen des Motors sequenziell erregt, wodurch sich der Rotor in diskreten Schritten (z. B. 1,8° pro Impuls) ohne Positionsrückmeldung bewegt.

Hauptmaterialien

Dynamoblech, Kupferwicklungen, Permanentmagnete (Neodym), Aluminium- oder Stahlgehäuse

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennleistung	0.4–3.0 kW	Select based on required torque and speed
Nenndrehmoment	1.3–10 N·m	Must exceed load torque with safety factor
Nenndrehzahl	2000–3000 r/min	Match with leadscrew or gearbox ratio
Positioniergenauigkeit	±0.01–±0.05 mm	Higher accuracy for precision machining
Wiederholgenauigkeit	±0.005–±0.02 mm	Critical for batch production consistency
Versorgungsspannung	220–380 V AC	Three-phase for servo, single-phase for small steppers
Nennstrom	2.0–8.0 A	Check driver compatibility
Encoder Auflösung	2500–10000 Impulse/U	Higher resolution for finer control
Schutzart	IP54–IP65	IP65 für staubige oder feuchte UmgebungenIEC 60529
Umgebungstemperatur	-10–40 °C	Oberhalb von 40 °C Leistungsreduzierung
Isolierstoffklasse	F–H	Class H for higher thermal marginIEC 60085
Gewicht	5–25 kg	Affects axis dynamics and frame design

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Rotor
Rotierendes Bauteil mit Permanentmagneten oder Eisenkern, das mit den Magnetfeldern des Stators interagiert, um Drehmoment zu erzeugen
Material: Elektroblech-Lamellen mit Permanentmagneten oder Bauweise mit variabler Reluktanz
Stator
Stationärer Teil mit Kupferwicklungen, der elektromagnetische Felder erzeugt, um die Rotordrehung anzutreiben
Material: Elektroblech-Lamellierungen mit isolierten Kupferwicklungen
Geber (Servo)
Liefert Positions- und Geschwindigkeitsrückmeldung an die Steuerung für geschlossene Regelkreise
Material: Glas- oder Metallscheibe mit optischen oder magnetischen Sensoren
Gehäuse
Schützt interne Komponenten, bietet Montageschnittstelle und unterstützt die Wärmeableitung
Material: Aluminiumlegierung oder Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (abgedichtet gegen Staub/leichte Feuchtigkeit)
Durchflussrate:	Nicht zutreffend für diesen Motortyp
Betriebstemperatur:	0°C bis 40°C Umgebungstemperatur (Motorgehäusetemperatur bis zu 130°C)

Montage- und Anwendungskompatibilität

Saubere WerkstatthaftNicht-korrosive KühlmittelnebelHolz-/Kunststoffbearbeitungsstaub

Nicht geeignet: Hochkonzentrierter Metallschleifstaub mit leitfähigen Partikeln

Auslegungsdaten

Erforderliches Drehmoment (Nm) bei Betriebsdrehzahl
Maximale lineare Achslast (kg)
Positioniergenauigkeitsanforderung (Mikrometer oder Encoder-Auflösung)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-6000 U/min mit 0,001° Positioniergenauigkeit

Belastungs- und Ausfallgrenzen

Isolationsdurchschlag der Wicklung bei 155°C (Isolierstoffklasse F) oder Lagerausfall bei 120°C

Joulesche Erwärmung (I²R-Verluste), die die thermische Dissipationskapazität überschreitet, geregelt durch P_Verlust = I²R + k_fω², wobei k_f der Reibungskoeffizient ist

Fertigungskontext

Achsantriebsmotoren (Servo/Schritt) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerausfall

Ursache: Schmierungsschädigung aufgrund hoher Temperaturen, Kontaminationseintritt oder ungeeignete Schmierfettauswahl, die zu Materialermüdung und Grübchenbildung führt

Isolationsdurchschlag der Wicklung

Ursache: Thermische Zyklen, Spannungsspitzen, Feuchtigkeitseintritt oder chemische Kontamination, die zu Isolationsverschlechterung und Kurzschlüssen führen

Wartungsindikatoren

Hörbare hochfrequente Quietsch- oder Schleifgeräusche während des Betriebs
Sichtbare übermäßige Vibrationen oder unregelmäßige Bewegungsmuster während der Positionierung

Technische Hinweise

Implementieren Sie vorausschauende Wartung mit Schwingungsanalyse und Thermografie, um frühe Anzeichen von Lager- und Wicklungsdegradation zu erkennen
Halten Sie saubere, trockene Betriebsumgebungen mit geeigneter Filterung aufrecht und gewährleisten Sie eine korrekte Spannungsregelung, um elektrische Belastung zu verhindern

Konformität und Fertigungsnormen

Referenznormen

DIN EN 60034-1:2022 - Drehende elektrische MaschinenDIN EN 61800-5-1:2007 - Elektrische Antriebssysteme mit einstellbarer Drehzahl

Fertigungsgenauigkeit

Wellenlauf: ≤0,02 mm
Montageflächenplanheit: ≤0,05 mm

Qualitätsprüfung

Schwingungsanalyse (DIN ISO 10816)
Isolationswiderstandstest (DIN EN 60034-1)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Encoder-Feedback-Signalverlust für >10ms → Servo-Durchgehen bei maximalem Drehmoment (z.B. 50 Nm), das zu mechanischer Überlast führt → Dual redundante Absolut-Encoder mit Mehrheitsentscheidungslogik

PWM-Schaltfrequenzharmonische bei 8kHz-Resonanz mit Motorinduktivität (5mH) → Drehmomentwelligkeit übersteigt ±15% des Nenndrehmoments bei 1000 U/min → Adaptive Kerbfilterung im Servoantrieb mit Echtzeit-FFT-Analyse

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Achsantriebsmotoren (Servo/Schritt)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Achsantriebsmotoren (Servo/Schritt)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Unterschied zwischen Servo- und Schrittmotoren für den Achsantrieb?

Servomotoren verwenden einen geschlossenen Regelkreis mit Encoder-Rückmeldung und bieten höhere Genauigkeit und Drehmoment. Schrittmotoren verwenden einen offenen Regelkreis und bewegen sich in diskreten Schritten ohne Rückmeldung, was einfacher, aber bei wechselnden Lasten weniger präzise ist.

Wie wähle ich den richtigen Achsantriebsmotor für meine CNC-Fräse aus?

Berücksichtigen Sie erforderliches Drehmoment, Drehzahl und Last. Verwenden Sie die Nennleistungs-, Drehmoment- und Drehzahlbereiche als Referenz und stellen Sie sicher, dass das Motordrehmoment das Lastdrehmoment mit Sicherheitsfaktor übersteigt. Passen Sie die Drehzahl an das Spindel- oder Getriebeübersetzungsverhältnis an und prüfen Sie die Kompatibilität mit dem Treiber.

Was sind typische Spezifikationen für Achsantriebsmotoren?

Typische Bereiche umfassen Nennleistung 0,4–3,0 kW, Nenndrehmoment 1,3–10 N·m, Nenndrehzahl 2000–3000 U/min, Positioniergenauigkeit ±0,01–±0,05 mm, Wiederholgenauigkeit ±0,005–±0,02 mm, Versorgungsspannung 220–380 V AC, Nennstrom 2,0–8,0 A, Encoderauflösung 2500–10000 Impulse/U, Schutzart IP54–IP65, Umgebungstemperatur -10–40 °C, Isolierstoffklasse F–H und Gewicht 5–25 kg.

Welche Wartungssignale deuten auf einen defekten Achsantriebsmotor hin?

Anzeichen sind ungewöhnliche Geräusche, Vibrationen, Überhitzung, Verlust der Positioniergenauigkeit oder erhöhter Stromverbrauch. Eine regelmäßige Inspektion von Wicklungen, Lagern und Encoder-Rückmeldung wird empfohlen. Bei Leistungsabfall wenden Sie sich zur Diagnose an den Hersteller.
