Technische Definition

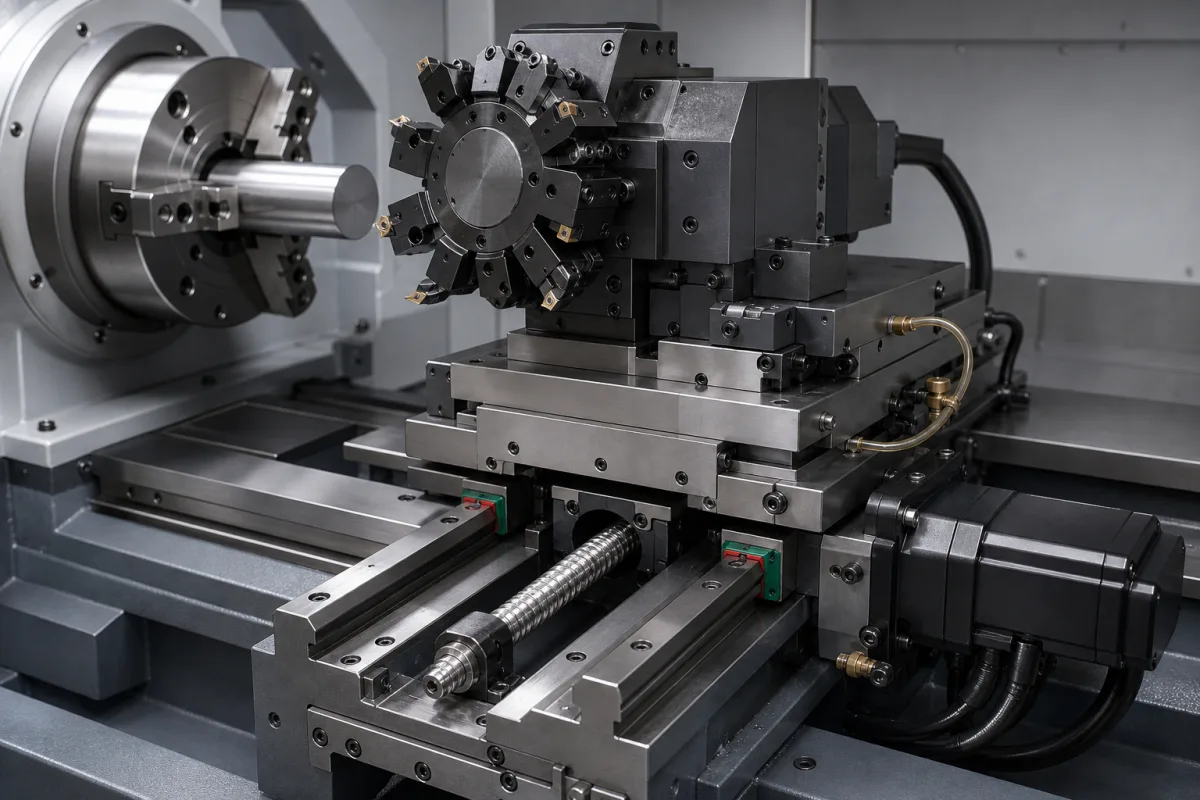

In einer universellen CNC-Drehmaschine ist der Schlitten eine kritische Komponente, die sich entlang der Führungsbahnen des Bettes (typischerweise der Z-Achse) bewegt. Er dient als Montageplattform für den Werkzeugträger und die Schneidwerkzeuge und ermöglicht eine präzise Längsbewegung, um Dreh-, Plandreh-, Nuten- und Gewindeschneidoperationen am Werkstück durchzuführen. Seine gesteuerte Bewegung, die vom CNC-Programm vorgegeben wird, ist grundlegend für die Erzielung von Maßgenauigkeit und Oberflächengüte. Der Schlitten besteht typischerweise aus Grauguss oder duktilem Gusseisen, was Steifigkeit und Dämpfung bietet. Er gleitet auf Präzisionsführungen, die entweder als Linearrollenführungen für Geschwindigkeit oder als Kastenbahn für verbesserte Dämpfung ausgeführt sein können. Der Verfahrweg des Schlittens entlang der X-Achse bestimmt den maximalen Drehdurchmesser, der typischerweise zwischen 200 und 600 mm liegt. Die Eilganggeschwindigkeit, die die Zykluszeit beeinflusst, liegt normalerweise zwischen 10 und 30 m/min. Die Positioniergenauigkeit, die für die Präzisionsbearbeitung entscheidend ist, liegt typischerweise innerhalb von ±0,005 bis ±0,02 mm, mit einer Wiederholgenauigkeit von ±0,003 bis ±0,01 mm, beide überprüft nach ISO 230-2. Die maximale Lastkapazität, einschließlich Werkzeugrevolver und Werkstückkräfte, reicht von 500 bis 3000 kg. Die Antriebsmotorleistung, die Schub und Beschleunigung bestimmt, beträgt typischerweise 1,5 bis 7,5 kW. Der Schlitten arbeitet in einem Umgebungstemperaturbereich von 5 bis 45 °C, außerhalb dessen Schmierung und Genauigkeit beeinträchtigt werden können. Seine Schutzart nach IEC 60529 liegt typischerweise zwischen IP54 und IP65 und bietet Widerstand gegen Kühlmittel und Späne. Das Gewicht des Schlittens, das die Maschinensteifigkeit und das Fundament beeinflusst, reicht von 300 bis 1500 kg. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden.
Funktionsprinzip
Der Schlitten wird von einem Servomotor angetrieben, der mit einem Kugelgewindetrieb oder einem Zahnstangen-Ritzel-Mechanismus verbunden ist. Er gleitet auf Präzisionsführungen (z. B. Linearführungen oder gehärteten und geschliffenen Bettführungen) mit minimaler Reibung. Das CNC-Steuerungssystem sendet Bewegungsbefehle an den Servoverstärker, der den Schlitten präzise entlang der Z-Achse positioniert und die Schneidwerkzeuge in Kontakt mit dem rotierenden Werkstück bringt, um Material wie programmiert zu entfernen. Die X-Achsen-Bewegung, die von einem separaten Servomechanismus bereitgestellt wird, steuert die Schnitttiefe. Die Bewegung des Schlittens ist für die Erzielung der erforderlichen Abmessungen und Oberflächengüte unerlässlich.
