Trägersystem

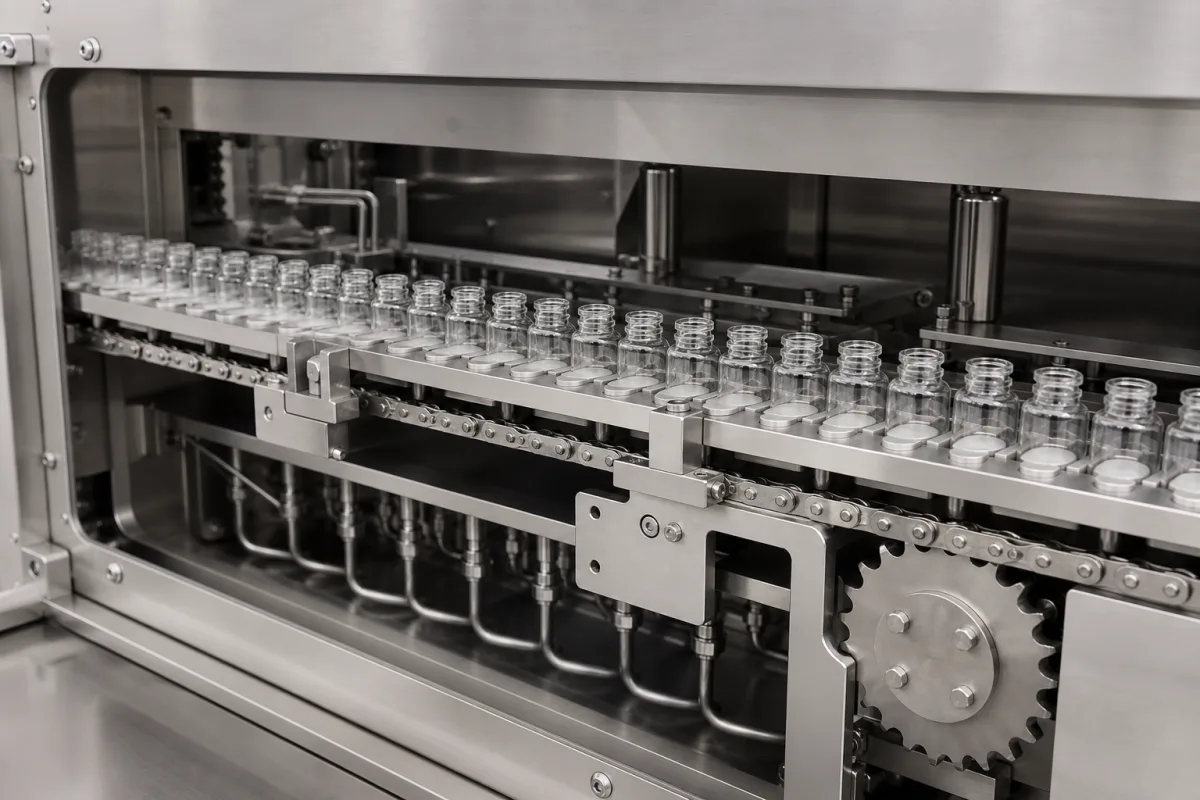

Das Trägersystem ist eine kritische Komponente von Vial-/Spritzenwaschmaschinen, die Behälter (Vials, Spritzen oder anderes Laborglas) sicher hält und durch verschiedene Reinigungsstufen einschließlich Wasch-, Spül- und Trocknungszonen bewegt. Es gewährleistet präzise Positionierung und gleichmäßige Bewegung für eine gründliche und gleichmäßige Reinigung. Das System verwendet typischerweise Förderbänder, rotierende Karusselle oder lineare Transportmechanismen, die von Elektromotoren angetrieben werden. Behälter werden auf Träger oder Tabletts geladen, die sich entlang eines vorgegebenen Pfads durch die Kammern der Waschmaschine bewegen, wobei Zeit und Geschwindigkeit gesteuert werden, um die Reinigungseffizienz zu optimieren. Das Trägersystem ist für Standard-Vialgrößen mit Durchmessern von 10 bis 40 mm und Höhen von 30 bis 100 mm ausgelegt und erreicht Durchsatzraten von 200 bis 600 Vials pro Minute. Die Positioniergenauigkeit wird innerhalb von ±0,5 mm gehalten, um eine korrekte Düsenausrichtung zu gewährleisten. Das System arbeitet in einem Temperaturbereich von 5 bis 40 °C und einem Druckbereich von 1,0 bis 1,6 MPa. Die elektrische Versorgung beträgt 24 V DC (±10 %), mit einer Leistungsaufnahme zwischen 0,5 und 1,5 kW. Die Schutzarten reichen von IP54 bis IP65 (gemäß IEC 60529) für Abspritzbereiche. Häufig verwendete Materialien umfassen Edelstahl (304/316, wobei 316L gemäß ASTM A240 für Korrosionsbeständigkeit verwendet wird), lebensmittelechte Kunststoffe und eloxiertes Aluminium. Das Gewicht des Systems liegt zwischen 150 und 300 kg, und die Stellfläche beträgt 1,5 bis 3,0 m², ausgelegt für eine kompakte Reinraum-Integration. Das Trägersystem ist eine Komponente, die basierend auf der spezifischen Waschmaschinenkonfiguration und den Behältertypen ausgewählt werden muss. Die Überprüfung modellspezifischer Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten ist vor der Beschaffung oder Installation unerlässlich.

Das Trägersystem funktioniert durch den Einsatz von Förderbändern, rotierenden Karussellen oder linearen Transportmechanismen, die von Elektromotoren angetrieben werden. Behälter werden auf Träger oder Tabletts geladen, die sich entlang eines vorgegebenen Pfads durch die Kammern der Waschmaschine bewegen. Zeit und Geschwindigkeit werden gesteuert, um die Reinigungseffizienz zu optimieren, wodurch präzise Positionierung und gleichmäßige Bewegung für eine gründliche und gleichmäßige Reinigung gewährleistet werden.
