Technische Definition

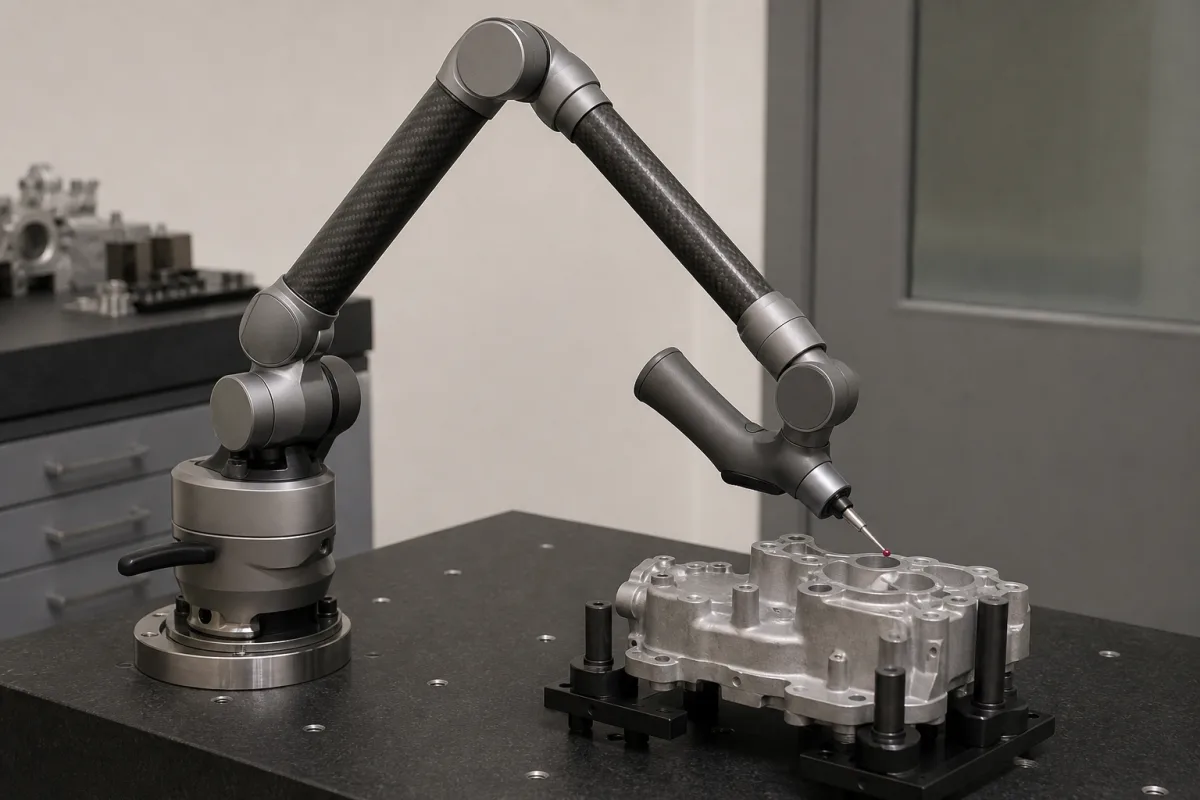

Der KMG-Messarm ist eine präzise mechanische Komponente, die in einer Qualitätskontrollstation verwendet wird. Er positioniert einen Messfühler im dreidimensionalen Raum, um Maßdaten von gefertigten Teilen zu erfassen. Der Arm ermöglicht genaue Messungen komplexer Geometrien durch programmierte Bewegungsbahnen. Hergestellt aus Materialien wie Kohlefaser-Verbundstoff, Aluminiumlegierung oder Edelstahl, balanciert der Arm Steifigkeit mit Gewichtsreduzierung. Sein Gelenkdesign verfügt typischerweise über 6 bis 7 Achsen, was flexible Fühlerorientierung ermöglicht. Der Messbereich reicht von 500 bis 3000 mm und passt sich verschiedenen Teilegrößen an. Die Fühlerwiederholbarkeit beträgt ±0,02 bis ±0,05 mm und die volumetrische Genauigkeit ±0,05 bis ±0,10 mm, jeweils nach ISO 10360-2. Die Armauflösung reicht von 0,001 bis 0,005 mm. Der Arm unterstützt eine maximale Lastkapazität von 10 bis 50 kg, einschließlich Fühler und Zubehör. Der Betriebstemperaturbereich beträgt 10 bis 40 °C, mit einem nicht kondensierenden Feuchtigkeitsbereich von 10 bis 90 % relativer Feuchte. Die Schutzart ist IP54 bis IP65 nach IEC 60529. Das Gewicht des Arms beträgt 10 bis 50 kg, was die Tragbarkeit und Montageanforderungen beeinflusst. Die Stromversorgung beträgt 24 V DC ±10 %. Diese Parameter sind Verzeichnis-Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller oder Lieferanten für spezifische Modelle und Anwendungen bestätigt werden. Die Leistung des Arms ist entscheidend für Messkonsistenz und Gesamtgenauigkeit. Die richtige Auswahl erfordert die Bewertung von Messbereich, Wiederholbarkeit, Genauigkeit, Auflösung, Achsenzahl, Lastkapazität, Umgebungstoleranzen und physischen Abmessungen im Hinblick auf die beabsichtigten Messaufgaben. Die Überprüfung der Konformität mit ISO 10360-2 und IEC 60529 sollte vom Lieferanten angefordert werden. Wartungssignale umfassen ungewöhnliche Gelenkreibung, Encoder-Drift oder Fühlerauslenkungsanomalien. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Temperatur-, Feuchtigkeits- oder Lastgrenzen, was die Genauigkeit beeinträchtigen kann. Der Arm ist kein eigenständiges Messgerät; er erfordert die Integration mit einer KMG-Steuerung und Software.
Funktionsprinzip
Der Arm bewegt sich über programmierte Koordinaten mit Präzisionsgelenken und Encodern und bringt den Messfühler in Kontakt mit dem Werkstück. Positionsdaten von den Encodern des Arms kombinieren sich mit Fühlerauslenkungsdaten, um präzise Maßmessungen zu berechnen. Die Gelenkstruktur ermöglicht es dem Fühler, das Teil aus verschiedenen Winkeln zu erreichen, was die Messung komplexer Geometrien ermöglicht. Das Steuerungssystem interpretiert die Encodersignale und den Fühlerkontakt, um Oberflächenpunkte zu bestimmen, die dann zur Erstellung einer Maßkarte des Teils verwendet werden.
