Hydraulischer oder elektromechanischer Aktuator

Auf Basis strukturierter CNFX-Herstellerprofile wird Hydraulischer oder elektromechanischer Aktuator im Bereich Maschinen- und Anlagenbau anhand von Nennschubkraft bis Hub eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Hydraulischer oder elektromechanischer Aktuator wird durch die Baugruppe aus Zylinderrohr (Hydraulik) und Kolben & Kolbenstange beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Leistungsumwandlungsgerät, das gesteuerte lineare oder rotatorische Bewegung zum Betrieb von Klemmwalzen in Industriemaschinen bereitstellt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

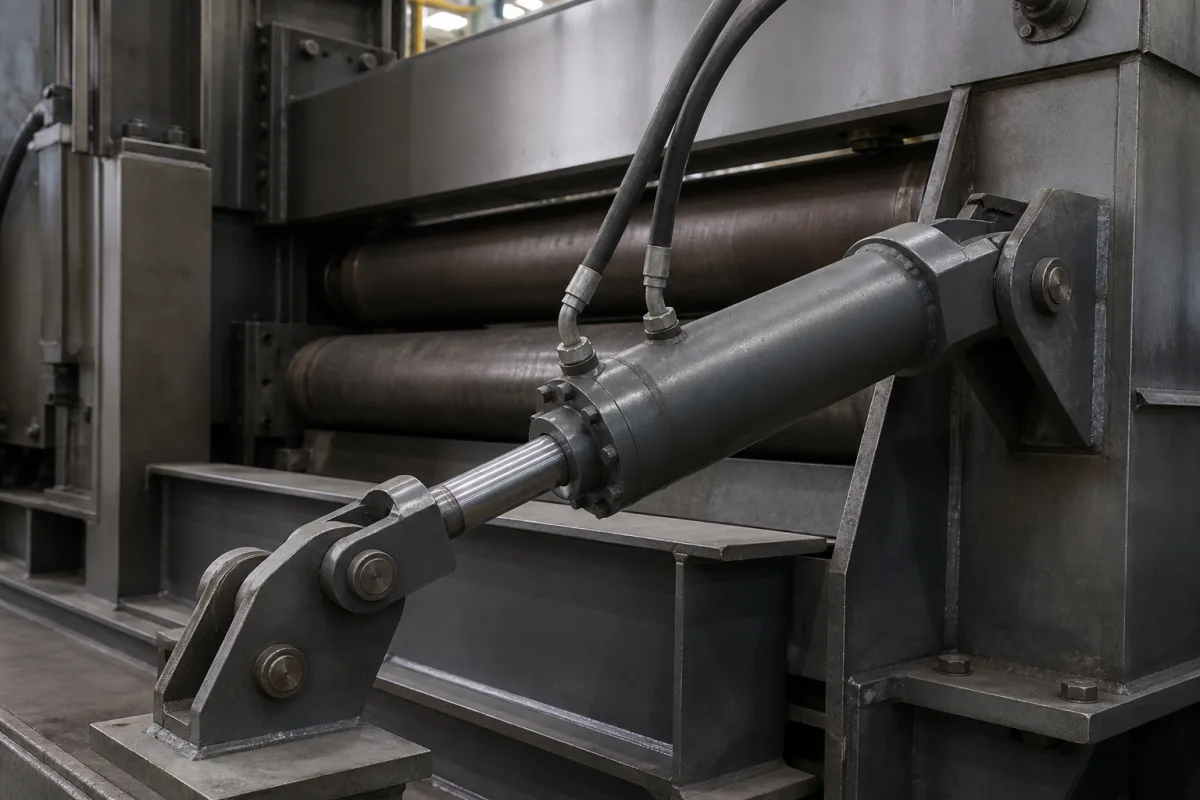

Hydraulischer oder elektromechanischer Aktuator in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Hydraulischer oder elektromechanischer Aktuator

Technische Definition

Ein hydraulischer oder elektromechanischer Aktuator ist eine kritische Komponente in einer Klemmwalzenanordnung, die hydraulischen Druck oder elektrische Energie in präzise mechanische Bewegung umwandelt. Er steuert das Öffnen, Schließen und die Druckausübung von Klemmwalzen, um Materialien wie Metallbleche, Papier, Textilien oder Kunststoffe während Verarbeitungsvorgängen wie Walzen, Beschichten oder Schneiden zu greifen, zuzuführen oder zu spannen. Die Auswahl des Aktuators basiert auf der erforderlichen Schubkraft, Hublänge, Betriebsgeschwindigkeit, Positioniergenauigkeit und Umgebungsbedingungen. Typische Nennschubkraft reicht von 5 bis 200 kN, Hublänge von 50 bis 500 mm und Betriebsgeschwindigkeit von 10 bis 100 mm/s. Die Positioniergenauigkeit beträgt typischerweise ±0,05 mm. Für hydraulische Versionen beträgt der Betriebsdruck normalerweise 1,0 bis 1,6 MPa. Elektromechanische Versionen arbeiten typischerweise mit 24 V DC (±10 %) und verbrauchen 0,5 bis 5 kW, abhängig von Schubkraft und Geschwindigkeit. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C. Die Schutzart ist typischerweise IP54 bis IP65 gemäß IEC 60529. Gehäusematerialien können Stahl, Aluminiumlegierung oder Edelstahl (304/316L gemäß ASTM A240) für korrosive Umgebungen umfassen. Dichtungen bestehen üblicherweise aus NBR, FKM oder PTFE. Das Gewicht reicht von 50 bis 500 kg. Überprüfen Sie vor dem Kauf modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Hydraulische Aktuatoren verwenden Druckflüssigkeit, typischerweise Öl, in einem Zylinder, um einen Kolben zu bewegen und lineare Kraft zu erzeugen. Elektromechanische Aktuatoren verwenden einen Elektromotor in Verbindung mit einem mechanischen Getriebe, wie einem Kugelgewindetrieb oder Getriebe, um rotatorische Bewegung in lineare oder gesteuerte rotatorische Ausgabe umzuwandeln. Beide Typen empfangen Steuersignale, um Position, Geschwindigkeit und Kraft anzupassen, die auf die Klemmwalzen ausgeübt werden. Das Steuerungssystem des Aktuators interpretiert diese Signale und moduliert die Energiequelle entsprechend, wodurch eine präzise Regelung von Walzenspalt und Druck ermöglicht wird.

Hauptmaterialien

Stahl (Zylinder/Kolben/Gehäuse), Aluminiumlegierung (Leichtbaugehäuse), Bronze/Messing (Lager/Buchsen), Dichtungen (NBR, FKM, PTFE), Elektrische Wicklungen (Kupfer, für elektromechanische)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennschubkraft	5–200 kN	Select based on pinch roll force requirement.
Hub	50–500 mm	Determines roll gap adjustment range.
Arbeitsgeschwindigkeit	10–100 mm/s	Affects response time for roll positioning.
Positioniergenauigkeit	±0.05 mm	Critical for consistent roll gap control.
Betriebsdruck	1.0–1.6 MPa
Versorgungsspannung	24 ±10% V DC	For electromechanical actuators.
Leistungsaufnahme	0.5–5 kW	Depends on thrust and speed.
Betriebstemperatur	-40–85 °C	Outside range may affect seals and electronics.
Schutzart	IP54–IP65	Higher IP for dusty or wet environments.IEC 60529
Werkstoff	304/316L	316L for corrosive environments.ASTM A240
Gewicht	50–500 kg	Consider for mounting structure.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zylinderrohr (Hydraulik)
Enthält das Hydraulikfluid und beherbergt die Kolbenbaugruppe.
Material: Stahl (nahtloses Rohr)
Kolben & Kolbenstange
Wandelt Fluid-Druck oder Motor-Drehmoment in lineare Kraft und Bewegung um.
Material: Vergüteter Stahl, verchromt
Dichtungen und Dichtringe
Verhindern Flüssigkeitsaustritt in Hydraulikzylindern oder schützen interne Bauteile.
Material: NBR (Nitrile-Butadiene-Kautschuk), FKM (Fluorkautschuk), PTFE (Polytetrafluorethylen)
Elektromotor (Elektromechanisch)
Liefert Drehleistung, typischerweise Servo- oder Schrittmotor für Präzisionssteuerung.
Material: Laminiertes Stahlblech, Kupferwicklungen
Mechanisches Getriebe
Wandelt Motorrotation in Linearbewegung um (z.B. Kugelgewindetrieb, Trapezgewindespindel, Riemenantrieb).
Material: Stahl (Kugelgewindespindel), Aluminium (Gehäuse)
Positionsrückmeldungssensor
Liefert Echtzeit-Positionsdaten an das Steuerungssystem (z.B. Encoder, Potentiometer).
Material: Kunststoff/Keramik, elektronische Bauteile

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 300 bar hydraulisch / 100 kN elektromechanische Kraft
Weitere Spezifikationen:	Durchflussrate: 5-100 L/min hydraulisch, Geschwindigkeit: 0,1-500 mm/s, Schlammkonzentration: ≤40 % Feststoffe nach Gewicht
Betriebstemperatur:	-20 °C bis +80 °C (Standard), -40 °C bis +120 °C (erweiterter Bereich verfügbar)

Montage- und Anwendungskompatibilität

Hydrauliköl (ISO VG 32-68)Wasser-Glykol-HydraulikflüssigkeitenIndustrieprozesswasser

Nicht geeignet: Hochkorrosive chemische Umgebungen (pH <4 oder >10)

Auslegungsdaten

Erforderliche Kraft/Schub (kN)
Hubweg (mm)
Betriebszyklusfrequenz (Zyklen/Stunde)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

Hydraulisch: 50-350 bar Druckbereich, 0,01-2,0 m/s Geschwindigkeitsbereich, -20 °C bis 80 °C Temperaturbereich. Elektromechanisch: 24-480 VDC Spannungsbereich, 0,001-0,5 m/s Geschwindigkeitsbereich, -10 °C bis 40 °C Temperaturbereich.

Belastungs- und Ausfallgrenzen

Hydraulisch: Dichtungsausfall bei 400 bar Druckdifferenz, Lagerschaden bei 90 °C Flüssigkeitstemperatur, Kavitation bei 0,5 bar absolutem Druck. Elektromechanisch: Isolationsdurchschlag bei 600 VDC, thermische Abschaltung bei 155 °C Wicklungstemperatur, Encoderausfall bei 0,1 mm Wellenfehlausrichtung.

Hydraulisch: Kavitation tritt auf, wenn der Flüssigkeitsdruck unter den Dampfdruck (0,5 bar abs) fällt, was Dampfblasenbildung und Implosionsschäden verursacht. Elektromechanisch: Joulesche Erwärmung (P=I²R) verursacht thermische Ausdehnungsdifferenz zwischen Kupferwicklungen (17×10⁻⁶/°C) und Stahlblechpaketen (12×10⁻⁶/°C), was zu Isolationsverschlechterung führt.

Fertigungskontext

Hydraulischer oder elektromechanischer Aktuator wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Dichtungsverschlechterung und Leckage

Ursache: Kontaminationseintrag (Partikel, Feuchtigkeit), thermische Zyklen, chemische Inkompatibilität oder übermäßiger Druck, der zu Dichtungsextrusion/-ausblasen führt

Magnetventilausfall (elektromechanisch) oder Steuerschieberkleben (hydraulisch)

Ursache: Kontaminierte Flüssigkeit, die Ventilverstopfung verursacht, Spulenausfall durch Spannungsspitzen/Überhitzung oder mechanischer Verschleiß durch abrasive Partikel

Wartungsindikatoren

Akustisch: Ungewöhnliche Klopf-, Schleif- oder Zischgeräusche während des Betriebs, die auf internen Komponentenverschleiß oder Flüssigkeitsleckage hinweisen
Visuell: Externe Hydraulikflüssigkeitslecks um Dichtungen/Verbindungen oder ungleichmäßige/ruckartige Aktuatorenbewegung während des Zyklusbetriebs

Technische Hinweise

Strikte Flüssigkeitsreinheitskontrolle implementieren: Hochleistungsfiltration verwenden (ISO 4406 Klasse 16/14/11 oder besser), regelmäßige Flüssigkeitsanalyse und Feuchtigkeitsentfernungssysteme
Prädiktive Wartung etablieren: Betriebsparameter überwachen (Druckspitzen, Temperaturtrends, Zykluszeiten) und regelmäßige Schwingungsanalyse/Ultraschallleckageerkennung durchführen

Konformität und Fertigungsnormen

Referenznormen

ISO 4413: Hydraulische Fluidenergie - Allgemeine Regeln und Sicherheitsanforderungen für Systeme und ihre KomponentenANSI/B93.5M: Hydraulische Fluidenergie - Zylinder - Bohrungs- und StangenflächeDIN 24342: Hydraulikzylinder - Einbaumaße

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Stangengeradheit: 0,1 mm pro Meter Länge

Qualitätsprüfung

Druckprüfung: 1,5-facher Betriebsdruck für 5 Minuten
Maßliche Überprüfung: Koordinatenmessmaschinen-Messung kritischer Merkmale

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikflüssigkeitskontamination, die den ISO 4406 18/16/13 Reinheitsgrad überschreitet → Servoventil-Steuerschiebererosion, die zu 15 % Positionsgenauigkeitsverschlechterung führt → 3 μm Absolutfilter mit Beta₃≥200 und Differenzdrucküberwachung bei 2 bar installieren

Elektromechanischer Aktuator erfährt 150 % Nenndrehmoment für 5 Sekunden → Permanentmagnet-Entmagnetisierung, die das Drehmomentkonstante um 40 % reduziert → Drehmomentbegrenzungsalgorithmus mit 110 % Schwellenwert und thermische Modellierung unter Verwendung von 155 °C NEMA-Klasse-F-Isolierung implementieren

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Hydraulischer oder elektromechanischer Aktuator

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Hydraulischer oder elektromechanischer Aktuator

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der typische Nennschubkraftbereich für diese Aktuatoren?

Die Nennschubkraft liegt typischerweise zwischen 5 und 200 kN, aber der genaue Wert muss basierend auf der Kraftanforderung der Klemmwalze ausgewählt und mit dem Hersteller bestätigt werden.

Welche Schutzart ist üblich?

Übliche Schutzarten sind IP54 bis IP65 gemäß IEC 60529. Für staubige oder nasse Umgebungen werden höhere Schutzarten empfohlen.

Welche Materialien werden für das Gehäuse verwendet?

Gehäusematerialien können Stahl, Aluminiumlegierung oder Edelstahl (304/316L gemäß ASTM A240) umfassen. Für korrosive Umgebungen wird Edelstahl 316L empfohlen.
