Technische Definition

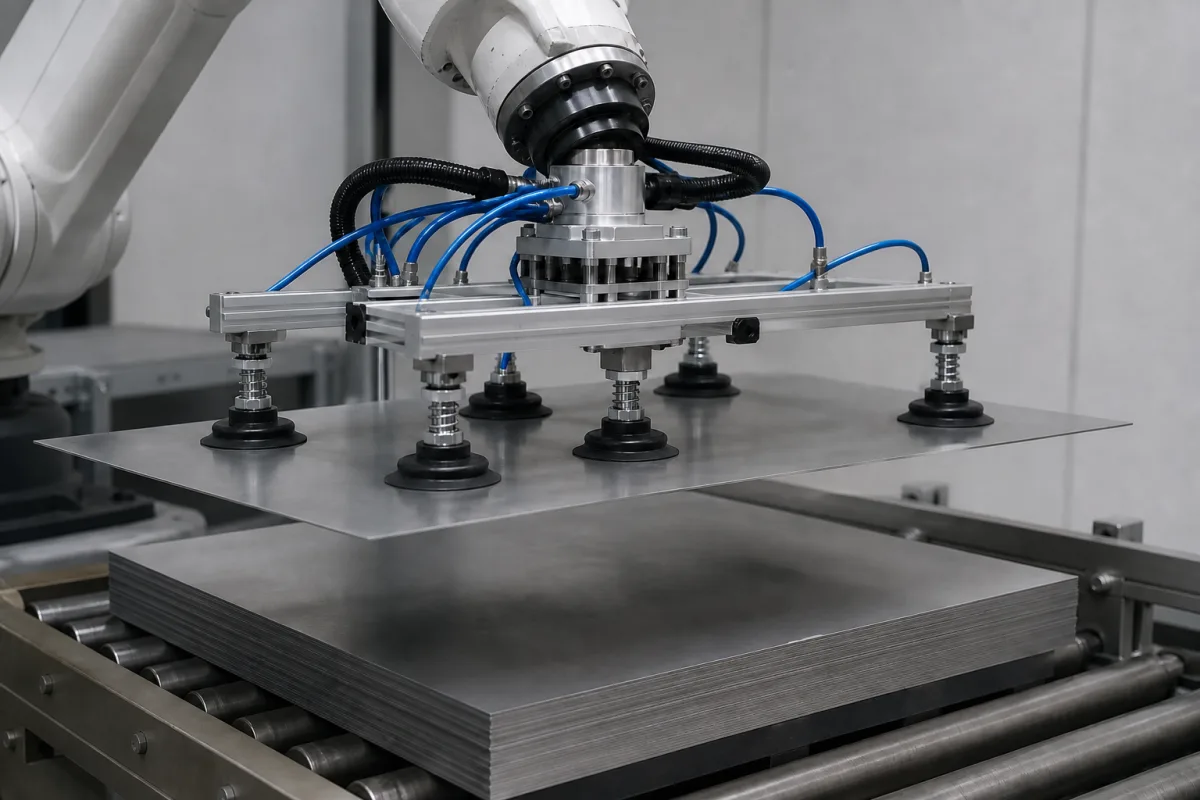

Ein Endeffektor ist das Endgerät, das an einem Roboterarm oder automatisierten Stapelmechanismus befestigt ist und für die direkte Handhabung von Gegenständen verantwortlich ist. In Stapelanwendungen verwendet er typischerweise entweder einen mechanischen Greifer (für sicheres Klemmen) oder einen Saugnapf (für nicht markierendes Saugen), um Objekte von einem Ort aufzunehmen und sie präzise in einer gestapelten Konfiguration abzulegen. Sein Design ist entscheidend für die Gewährleistung eines stabilen Griffs, einer präzisen Positionierung und eines effizienten Transfers innerhalb des automatisierten Stapelprozesses. Die Auswahl des Endeffektors basiert auf den Werkstückeigenschaften wie Gewicht, Oberflächenbeschaffenheit und Zerbrechlichkeit sowie auf der erforderlichen Zykluszeit und den Umgebungsbedingungen. Bei Greifern bestimmen Backenbreite, Greifkraft und Hub pro Backe den Bereich der handhabbaren Teilegrößen. Bei Saugnäpfen beeinflussen Saugnapfdurchmesser, Vakuumgrad und Durchflussrate die Haltekraft und Evakuierungszeit. Der Betriebsdruck- und Temperaturbereich definiert die akzeptable Arbeitsumgebung, während die Schutzart die Eignung für staubige oder abspritzbare Umgebungen angibt. Das Gewicht des Endeffektors beeinflusst die Nutzlastkapazität des Roboters, und die Wiederholgenauigkeit gewährleistet präzises Platzieren. Häufig verwendete Materialien umfassen Aluminiumlegierung, Edelstahl, Polyurethan, Silikonkautschuk und technische Kunststoffe, die jeweils unterschiedliche Kompromisse bei Gewicht, Haltbarkeit und Oberflächenmarkierung bieten. Es ist wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche für typische Anwendungen sind. Wartung, wie die Überprüfung von Dichtungen und Schmierung, ist notwendig, um Leistungsabfall zu verhindern und einen sicheren Betrieb zu gewährleisten.
Funktionsprinzip
Bei Greifern: Die Betätigung (pneumatisch, elektrisch oder hydraulisch) treibt Backen oder Finger an, um sich um ein Objekt zu schließen und eine kontrollierte Kraft aufzubringen, um es zu sichern. Bei Saugnäpfen: Eine Vakuumpumpe oder ein Generator erzeugt Unterdruck (Saugkraft) im Napf, wodurch er an der Oberfläche eines Objekts haftet. Der Endeffektor wird dann vom Arm des Stapelmechanismus bewegt, um das Objekt zu transportieren. Die Greifkraft muss das Werkstückgewicht und die Beschleunigungskräfte übersteigen, um ein Verrutschen zu verhindern. Bei Saugnäpfen bestimmen Vakuumgrad und Napfdurchmesser die Haltekraft, und die Durchflussrate beeinflusst, wie schnell der Napf evakuiert wird. Der Betriebsdruckbereich (4–8 bar) ist für die pneumatische Betätigung entscheidend; unter 4 bar sinkt die Kraft, über 8 bar können Dichtungen beschädigt werden. Der Betriebstemperaturbereich (-10 bis 60 °C) stellt sicher, dass Dichtungen und Schmiermittel ordnungsgemäß funktionieren. Die Schutzart (IP54–IP67) gibt die Beständigkeit gegen Staub und Wasser an, wobei IP67 für Abspritzumgebungen geeignet ist. Das Gewicht des Endeffektors beeinflusst die Nutzlast des Roboters, und die Wiederholgenauigkeit (±0,01–±0,05 mm) gewährleistet präzises Platzieren. Die Auswahl erfordert die Berücksichtigung von Größe, Gewicht und Oberfläche des Werkstücks sowie des Stapelmusters und der Zykluszeit.
