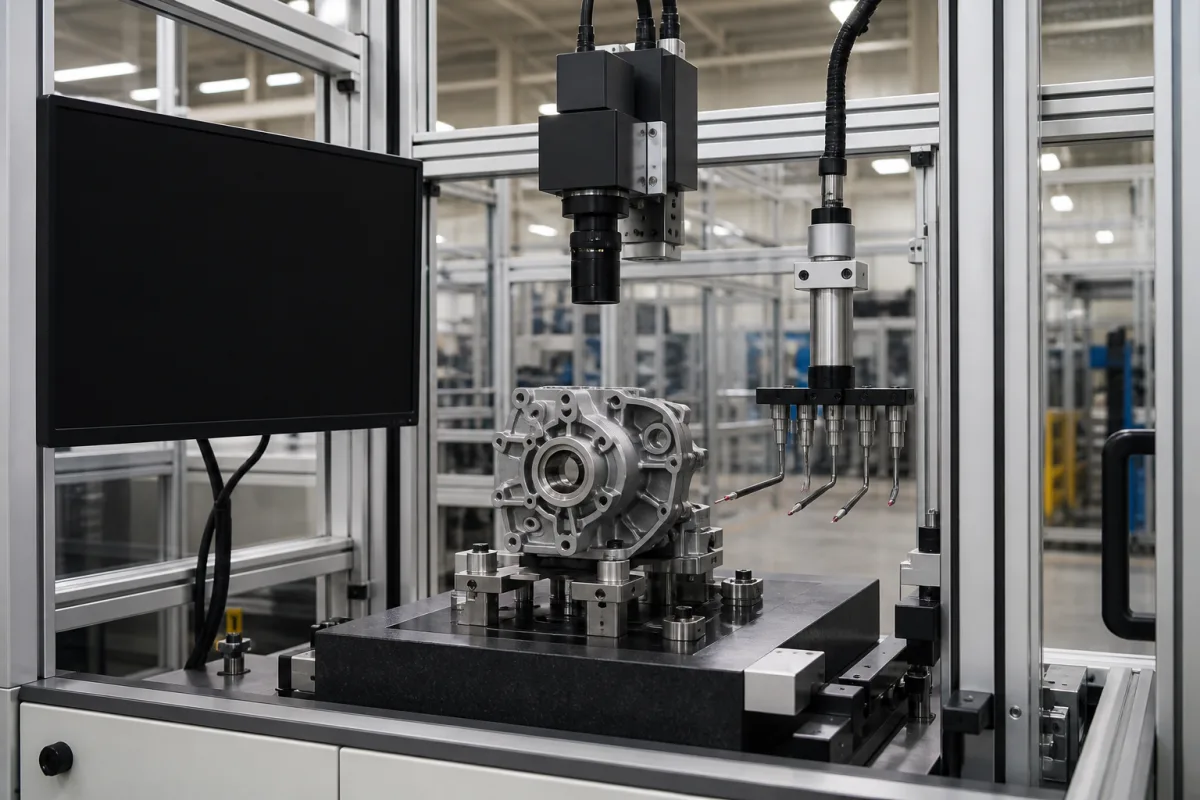

Qualitätsprüfstation

Die Qualitätsprüfstation ist ein integraler Bestandteil des intelligenten modularen Vibrationsmontagesystems, das für die zerstörungsfreie Qualitätsprüfung montierter Produkte ausgelegt ist. Sie nutzt Vibrationssensoren, Präzisionsmesswerkzeuge und automatisierte Inspektionsalgorithmen, um Defekte zu erkennen, Maßgenauigkeit zu verifizieren und Produktintegrität vor der Endverpackung oder weiteren Verarbeitungsstufen sicherzustellen. Die Station ist auf einem Edelstahlrahmen mit Aluminiumlegierungsvorrichtungen und Polymer-Vibrationsdämpfern aufgebaut und beherbergt Sensorelektronik. Sie bietet eine Prüfkapazität von 60–120 Einheiten pro Stunde, abhängig von Zykluszeit und Anzahl der Prüfpunkte. Der Vibrationsfrequenzbereich deckt 10–1000 Hz ab mit einer Messgenauigkeit von ±5% vom Vollausschlag, gemäß ISO 10816. Die Sensorabtastrate liegt zwischen 20–50 kHz, und das System unterstützt 4–16 Prüfkanäle für Mehrpunktprüfung. Dimensionsprüfungen erreichen eine Inspektionsgenauigkeit von ±0,01 mm gemäß ISO 230-2. Der Betriebsdruck beträgt 1,0–1,6 MPa, mit einem Betriebstemperaturbereich von -10 bis 50 °C (IEC 60068-2-1) und einem Feuchtigkeitsbereich von 20–80% relativer Luftfeuchtigkeit, nicht kondensierend (IEC 60068-2-78). Die Schutzart ist IP54–IP65 (IEC 60529). Die Versorgungsspannung beträgt 24 V DC ±10% (IEC 61131-2), mit einer Leistungsaufnahme von 0,5–1,5 kW einschließlich Sensoren und Steuereinheit. Das Maschinengewicht beträgt 800–1200 kg, und die Grundfläche (L×B×H) beträgt 2000×1500×2200 mm. Das modulare Design ermöglicht Anpassungen. Alle aufgeführten Parameter sind Referenzbereiche; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Die Station erhält montierte Komponenten über ein Förderband, fixiert sie in einer Prüfvorrichtung und wendet dann kontrollierte Vibrationsmuster an, während sie Reaktionen mit Beschleunigungsmessern und Sensoren überwacht. Daten werden in Echtzeit gegen vordefinierte Qualitätsschwellen analysiert, um Abweichungen, strukturelle Schwächen oder Montagefehler zu identifizieren. Das System verwendet mehrere Prüfkanäle, um verschiedene Messpunkte abzudecken, und Abtastraten bis zu 50 kHz ermöglichen Hochfrequenzanalyse. Dimensionsgenauigkeit wird mit Präzisionssensoren verifiziert. Die Station arbeitet innerhalb spezifizierter Umgebungsgrenzen, und ihre Schutzart gewährleistet Zuverlässigkeit in industriellen Umgebungen. Das Funktionsprinzip ist zerstörungsfrei und erhält die Produktintegrität.
