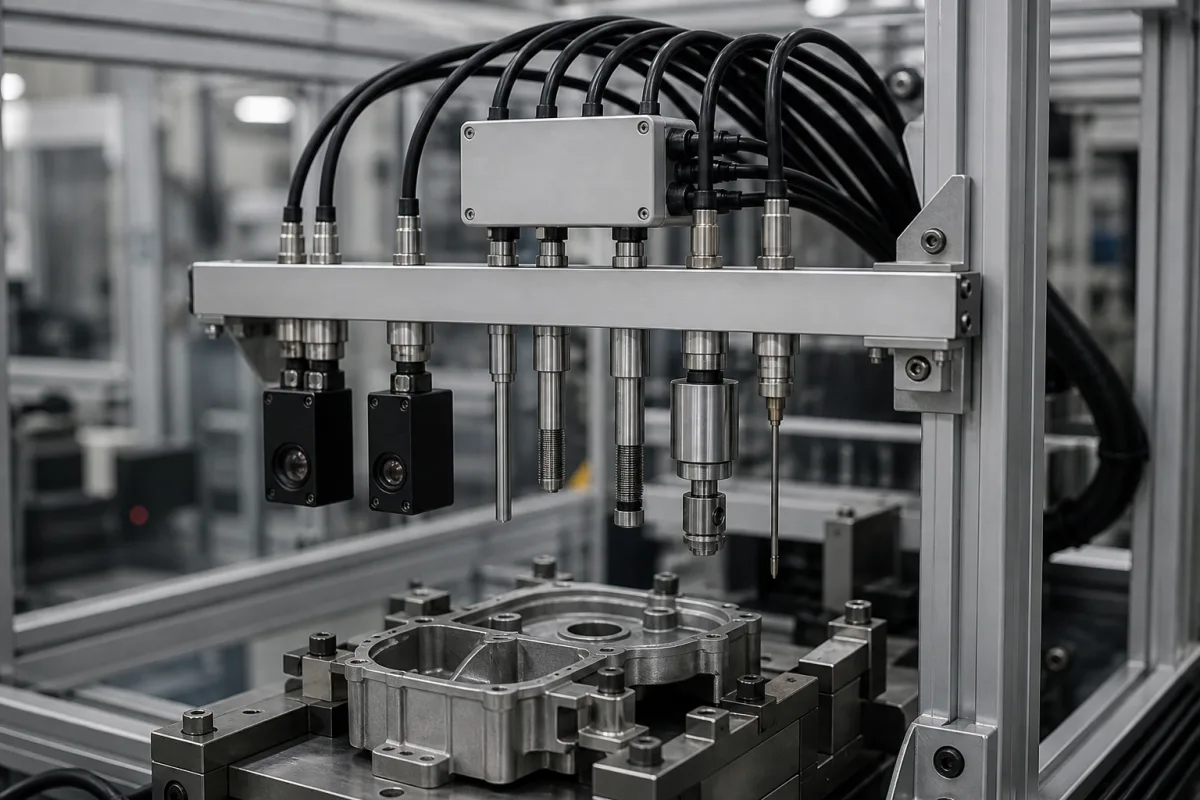

Sensor-Array-Modul

Das Sensor-Array-Modul ist eine Komponente der Qualitätsprüfstation, die mehrere spezialisierte Sensoren aufnimmt und koordiniert, um während der Qualitätskontrolle verschiedene Produktparameter wie Abmessungen, Temperatur, Druck und Oberflächeneigenschaften umfassend und gleichzeitig zu messen. Das Modul integriert optische, thermische, Druck- und andere Sensortypen in ein einheitliches Array, das eine effiziente Datenerfassung ermöglicht. Eine zentrale Verarbeitungseinheit im Modul koordiniert das Sensortiming, normalisiert Signale und überträgt standardisierte Daten an das Hauptsteuerungssystem der Station zur Analyse und Qualitätsbewertung. Zu den wichtigsten Spezifikationen gehören 8–32 Sensorkanäle, eine Messgenauigkeit von ±0,1 % vom Messbereich (gemäß ISO 5725-1), Abtastraten von 100–1000 Hz pro Kanal und ein Betriebstemperaturbereich von -40 bis 85 °C (Lagertemperatur -40 bis 105 °C) gemäß IEC 60068-2-1/2. Die Versorgungsspannung beträgt 9–36 V DC mit Verpolungsschutz, die Leistungsaufnahme 5–15 W, und der Schutzgrad liegt bei IP54–IP65 (IEC 60529). Das Gehäuse besteht aus Edelstahl 316L (ASTM A240) sowie Aluminiumlegierungs- und Polycarbonatkomponenten. Das Gewicht liegt zwischen 2,5 und 8,0 kg, die Abmessungen variieren von 200×150×80 bis 400×300×150 mm. Zu den Kommunikationsschnittstellen gehören RS485, CAN und Ethernet (ISO 11898), mit verfügbarem Modbus RTU. Diese Werte sind Referenzbereiche; modellspezifische Angaben sind mit dem Hersteller zu verifizieren.
