Technische Definition

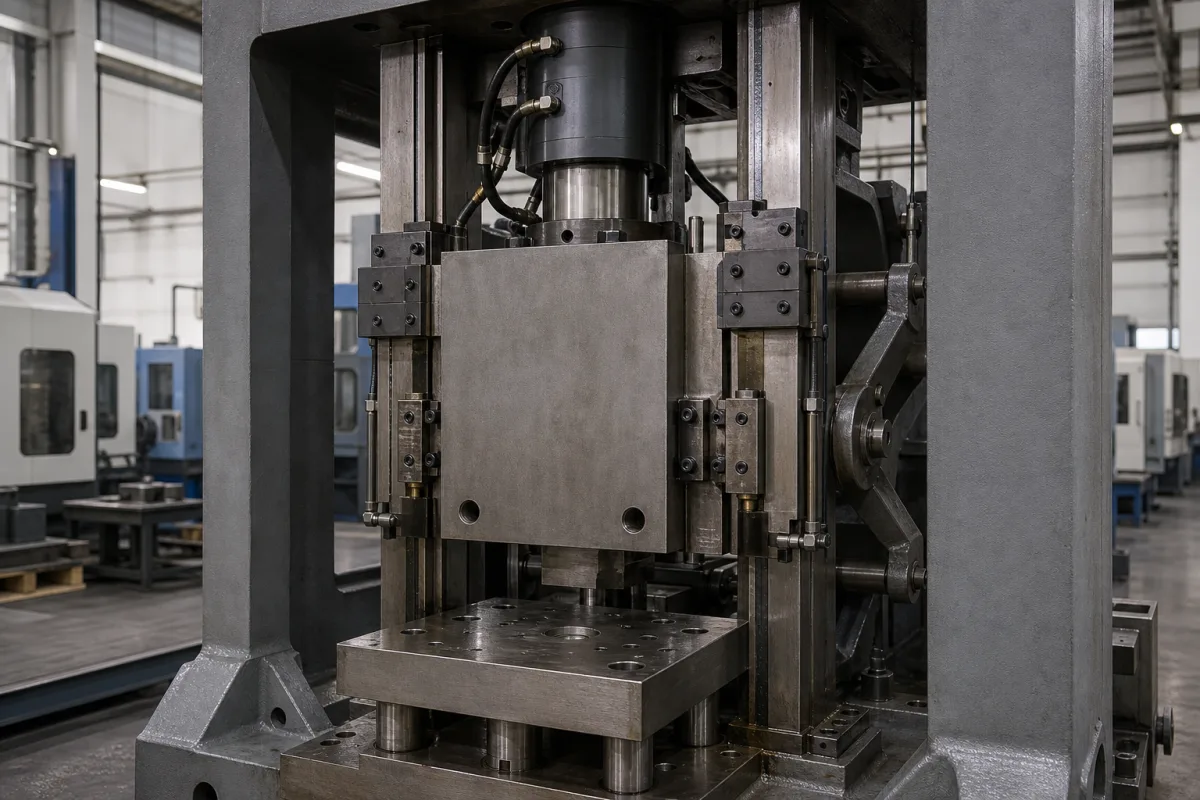

In einer Hochgeschwindigkeits-Folgeverbundpresse ist die Stößel-/Schlittenbaugruppe das zentrale bewegliche Element, das für die präzise vertikale Bewegung verantwortlich ist, die für Stanzoperationen erforderlich ist. Sie wandelt die Rotationskraft des Antriebssystems in einen linearen, kontrollierten Hub um und trägt das Oberwerkzeug, um Schneid-, Umform- oder Zieharbeiten am Metallband durchzuführen, während es durch die Presse läuft. Die Baugruppe wird typischerweise von einer Kurbelwelle oder einem Exzentergetriebe angetrieben. Wenn sich der Antrieb dreht, wandelt er diese Drehung über Pleuelstangen oder Gestänge in die lineare Auf- und Abbewegung des Stößels/Schlittens um. Präzisionsführungssysteme (wie Führungsleisten und Säulen) stellen sicher, dass sich der Schlitten streng vertikal und ohne Rotation bewegt, wodurch eine genaue Ausrichtung mit dem Unterwerkzeug (Tisch) für eine gleichbleibende Teilequalität erhalten bleibt. Die Baugruppe wird aus Schmiedestahl oder duktilem Gusseisen hergestellt, wobei für duktiles Gusseisen die Güte QT500-7 (GB/T 1348) spezifiziert ist. Zu den wichtigsten Parametern gehören: Nennkapazität (160–630 kN, ISO 9188), Hublänge (25–150 mm, ISO 9188), Stößelverstellung (30–80 mm), Stößelgeschwindigkeit (0,1–0,5 m/s), Parallelität (0,02–0,05 mm, ISO 1101), Rechtwinkligkeit (0,02–0,05 mm, ISO 1101), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-10–60 °C), Schutzart (IP54–IP65, IEC 60529) und Gewicht (500–2000 kg). Diese Werte sind Referenzbereiche; modellspezifische Werte sind mit dem Hersteller zu verifizieren. Die Leistung der Baugruppe beeinflusst direkt Stempelkraft, Teilegenauigkeit und Produktivität. Die Wartung umfasst die Überwachung der Stößelverstellung, des Führungsverschleißes und der Schmierung. Zu den Ausfallarten gehören Verlust der Parallelität, übermäßiges Spiel und Dichtungsverschleiß. Bestätigen Sie Normen und Spezifikationen immer mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Die Stößel-/Schlittenbaugruppe wandelt die Rotationsbewegung des Antriebssystems in eine lineare vertikale Bewegung um. Eine Kurbelwelle oder ein Exzentergetriebe treibt Pleuelstangen oder Gestänge an, wodurch sich der Schlitten auf und ab bewegt. Präzisionsführungen wie Führungsleisten und Säulen zwingen den Schlitten auf eine vertikale Bahn, verhindern Rotation und halten die Ausrichtung mit dem Tisch aufrecht. Dies gewährleistet präzises Stanzen. Hublänge und Geschwindigkeit werden durch die Antriebsgeometrie und das Steuerungssystem bestimmt. Die Stößelverstellung ermöglicht den Ausgleich der Werkzeughöhe. Die Masse und Steifigkeit der Baugruppe beeinflussen die Pressendynamik und die Teilequalität.
