Technische Definition

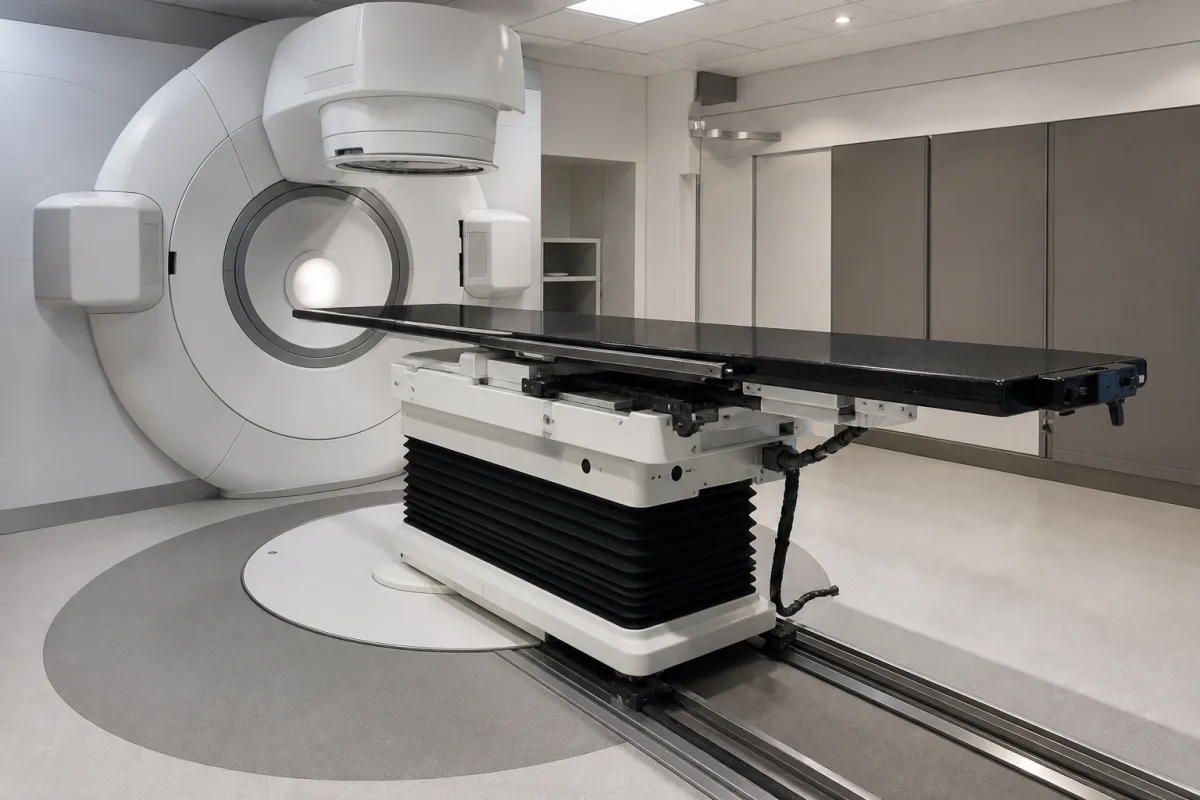

Der Behandlungstisch ist eine kritische Komponente eines Strahlentherapie-Simulators, die eine stabile, verstellbare Patientenpositionierung für genaue Simulation und Behandlungsplanung bietet. Er ermöglicht präzise Bewegungen in mehreren Achsen, um den Patienten mit den Bildgebungs- und Behandlungssystemen auszurichten. Der Tisch ist aus Materialien wie Kohlefaser-Verbundstoff, Aluminiumlegierung und Edelstahl gefertigt; die Tischplatte besteht typischerweise aus Kohlefaser, um die Röntgenabschwächung zu minimieren und gleichzeitig hohe Festigkeit zu bieten. Der Tisch bietet eine Reihe von Verstellmöglichkeiten: Tischplattenlänge von 2000–2400 mm, Breite von 500–600 mm, vertikaler Hub von 500–900 mm, longitudinaler Hub von 1000–1500 mm und lateraler Hub von 200–400 mm. Er unterstützt ein maximales Patientengewicht von 200–300 kg, mit Positioniergenauigkeit von ±0,5 mm und Wiederholbarkeit von ±0,2 mm. Die vertikale Bewegungsgeschwindigkeit beträgt 20–40 mm/s. Der Tisch arbeitet mit einer universellen Stromversorgung von 100–240 V AC, mit einer Leistungsaufnahme von 500–1000 W. Er ist für den Betrieb bei Temperaturen von 10–40 °C ausgelegt und hat eine Schutzart von IP54. Die Positioniergenauigkeit des Tisches bezieht sich auf IEC 60601-2-29, Stromversorgung und Betriebstemperatur auf IEC 60601-1 und Schutzart auf IEC 60529. Diese Normen dienen als Beschaffungsreferenz; die tatsächliche Konformität ist mit dem Hersteller zu verifizieren. Der Tisch ist für die präzise Patientenlagerung in der Strahlentherapie unerlässlich, um sicherzustellen, dass das Behandlungsgebiet genau mit dem Strahlenbündel ausgerichtet ist. Seine robuste Konstruktion und präzisen Bewegungsmöglichkeiten tragen zu einer konsistenten und zuverlässigen Behandlungsabgabe bei. Bei der Auswahl eines Behandlungstisches ist zu prüfen, ob das spezifische Modell die erforderlichen Verfahrwege, Tragfähigkeit und Genauigkeit für Ihre klinischen Anwendungen erfüllt. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Der Behandlungstisch funktioniert über motorisierte oder manuelle Steuerungen, die Höhe, Längsposition, Seitenposition und manchmal Rotation verstellen, um eine präzise Patientenausrichtung mit den Bildgebungs- und Behandlungssystemen des Simulators zu erreichen. Die Tischplatte bewegt sich in festgelegten Bereichen: vertikaler Hub von 500–900 mm, longitudinaler Hub von 1000–1500 mm und lateraler Hub von 200–400 mm. Die Positioniergenauigkeit wird innerhalb von ±0,5 mm gehalten, die Wiederholbarkeit innerhalb von ±0,2 mm, um eine konsistente Einrichtung zwischen den Behandlungsfraktionen zu gewährleisten. Der Tisch wird mit einer 100–240 V AC Versorgung betrieben und verbraucht 500–1000 W. Die Bewegung ist typischerweise motorisiert, mit manuellen Übersteuerungen. Die Kohlefaser-Tischplatte bietet eine geringe Röntgenabschwächung, was eine klare Bildgebung während der Simulation ermöglicht. Das Steuerungssystem des Tisches interpretiert Benutzereingaben und treibt Motoren an, um die Tischplatte präzise zu bewegen. Sicherheitsfunktionen wie Endschalter und Not-Aus verhindern Überfahrten und gewährleisten die Patientensicherheit. Die Stabilität des Tisches ist entscheidend; das Überschreiten des maximalen Patientengewichts von 200–300 kg kann zu Durchbiegung und Positionierfehlern führen. Regelmäßige Kalibrierung und Wartung sind erforderlich, um die Genauigkeit zu erhalten. Der Betriebstemperaturbereich von 10–40 °C muss eingehalten werden, um die Elektronik und Genauigkeit nicht zu beeinträchtigen.
