Technische Definition

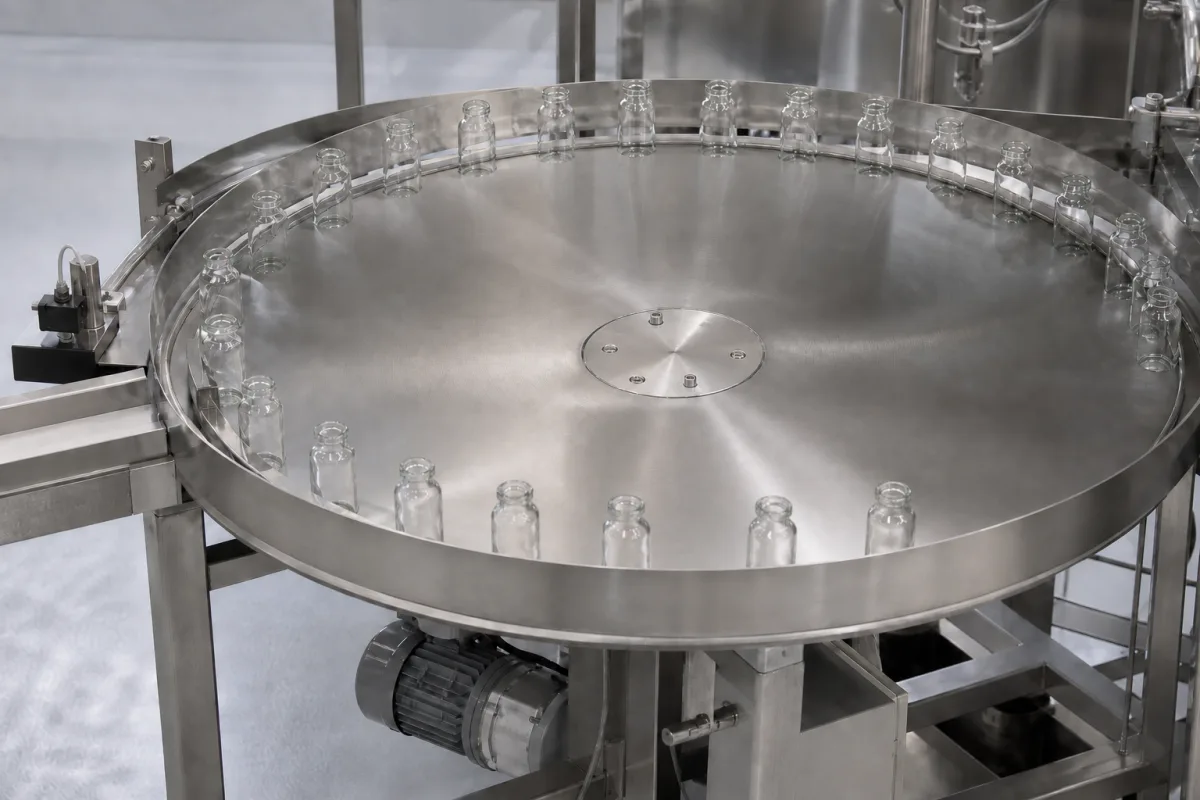

Eine Drehtellerplatte ist die zentrale rotierende Plattform innerhalb eines Flaschen-Indexierungs-Drehtellersystems. Sie dient als strukturelle Basis, die Flaschen in präzisen Positionen hält, während sie rotiert, um automatisierte Vorgänge wie Abfüllen, Verschließen, Etikettieren oder Inspektion zu ermöglichen. Die Platte verfügt typischerweise über Indexierungsmechanismen oder Positionierungsführungen, um eine genaue Flaschenausrichtung während des gesamten Rotationszyklus sicherzustellen. Diese Komponente wird üblicherweise aus Edelstahl, Aluminiumlegierung oder technischem Kunststoff hergestellt, wobei die Materialauswahl von den Anforderungen an Korrosionsbeständigkeit, Gewicht und Kosten abhängt. Zu den wichtigsten Parametern gehören Plattendurchmesser (600–1200 mm), Dicke (10–20 mm), maximale Lastkapazität (50–200 kg), Rotationsgeschwindigkeit (5–30 U/min), Indexierungsgenauigkeit (±0,05 mm am Außenradius), Oberflächenebenheit (0,05–0,1 mm nach ISO 1101), Oberflächenrauheit (0,8–1,6 µm Ra nach ISO 4287), Materialhärte (45–55 HRC für Edelstahl nach ISO 6508), Betriebstemperaturbereich (-10 bis 60 °C) und Gewicht (15–60 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Design der Platte muss die Anzahl der Stationen und die Flaschengrößenkapazität sowie Steifigkeit und Gewicht berücksichtigen. Höhere Rotationsgeschwindigkeiten können einen dynamischen Auswuchten erfordern, um einen stabilen Betrieb zu gewährleisten. Die Drehtellerplatte ist eine kritische Komponente in automatisierten Abfülllinien, und ihre Leistung beeinflusst direkt die Effizienz und Genauigkeit nachgelagerter Prozesse. Bei der Auswahl einer Drehtellerplatte ist es wichtig, die genauen Spezifikationen mit dem Hersteller oder Lieferanten zu bestätigen, da die aufgeführten Parameter allgemeine Bereiche sind und nicht für jede Konfiguration garantiert werden. Darüber hinaus muss die Platte mit dem Indexierungsmechanismus und dem gesamten Drehtellersystem kompatibel sein. Regelmäßige Wartung und Inspektion sind notwendig, um langfristige Zuverlässigkeit zu gewährleisten, einschließlich der Überprüfung auf Verschleiß, Ausrichtung und Oberflächenzustand. Die Drehtellerplatte ist kein eigenständiges Produkt, sondern eine Komponente, die in ein größeres System integriert ist, und ihre Leistung wird durch die Qualität der Installation und die Betriebsumgebung beeinflusst.
Funktionsprinzip
Die Drehtellerplatte rotiert um eine zentrale Achse, angetrieben durch einen Motor und ein Getriebesystem. Flaschen werden an bestimmten indexierten Positionen auf der Platte platziert oder befestigt. Während sich die Platte dreht, bringt sie jede Flasche zu vorbestimmten Stationen, an denen verschiedene Vorgänge durchgeführt werden. Die Rotation kann kontinuierlich oder intermittierend (indexiert) sein, wobei die präzise Winkelpositionierung durch mechanische Anschläge, Servosysteme oder Kurvenmechanismen gesteuert wird. Die Indexierungsgenauigkeit der Platte stellt sicher, dass jede Flasche für Vorgänge wie Abfüllen oder Verschließen korrekt ausgerichtet ist. Die Lastkapazität und Rotationsgeschwindigkeit müssen an die Anwendung angepasst werden, um Überlastung oder übermäßigen Verschleiß zu vermeiden. Bei höheren Geschwindigkeiten kann ein dynamisches Auswuchten erforderlich sein, um Vibrationen zu minimieren und einen reibungslosen Betrieb zu gewährleisten.
