Schienenfahrgestell

Auf Basis strukturierter CNFX-Herstellerprofile wird Schienenfahrgestell im Bereich Herstellung von sonstigen Transportausrüstungen anhand von Tragfähigkeit bis Spurweite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Schienenfahrgestell wird durch die Baugruppe aus Hauptrahmen und Drehgestell (Laufwerk) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die tragende Struktur, die den Torpedopfannenwagen auf Schienen stützt und trägt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

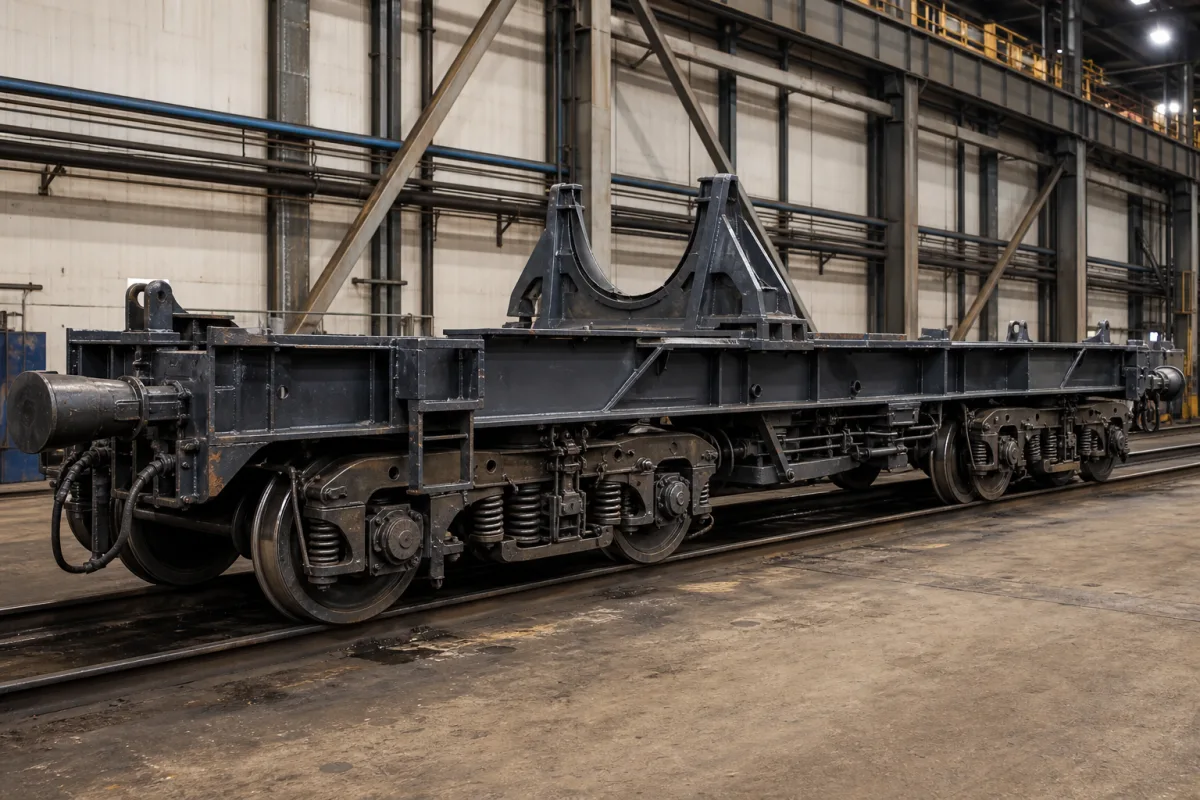

Schienenfahrgestell in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Schienenfahrgestell ist die tragende Struktur eines Torpedopfannenwagens, die das enorme Gewicht des Behälters für flüssiges Metall und seines Inhalts aufnimmt. Es bildet die Schnittstelle zu den Schienen über Drehgestelle und Achsen und gewährleistet stabile Bewegung, Lastverteilung und sicheren Transport der Hochtemperaturfracht im Schienennetz. Das Fahrgestell besteht aus hochfestem legiertem Stahl und ist für anspruchsvolle Betriebsbedingungen ausgelegt. Die Tragfähigkeit reicht von 150 bis 300 Tonnen und entspricht der Nutzlast des Torpedopfannenwagens; höhere Lasten erfordern einen verstärkten Rahmen. Die Spurweitenkompatibilität umfasst 1435 bis 1520 mm und deckt Normal- und Breitspur gemäß GB/T 10082 ab. Der Radstand, typischerweise 6000 bis 9000 mm, beeinflusst Stabilität und Kurvenfahrt. Rahmenlänge (12000–18000 mm) und -breite (2500–3200 mm) müssen den Abmessungen des Torpedopfannenwagens entsprechen, während die Rahmenhöhe (800–1200 mm) den Schwerpunkt beeinflusst. Die Materialgüten Q345B bis Q460C (gemäß GB/T 1591) bieten Streckgrenzen von 345–460 MPa, geeignet für schwere Lasten und niedrige Temperaturen. Die Betriebstemperatur reicht von -40°C bis 85°C; unter -40°C ist kältezäher Stahl erforderlich. Die maximale Achslast beträgt 25–40 Tonnen, begrenzt durch die Schieneninfrastruktur. Korrosionsschutzklassen C3 bis C5 (gemäß ISO 12944) sind für Küsten- oder Industrieumgebungen spezifiziert. Das Fahrgestellgewicht liegt zwischen 20 und 45 Tonnen und beeinflusst Gesamtgewicht und Traktion. Alle Werte sind Referenzbereiche aus dem Verzeichnis und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Das Fahrgestell fungiert als starre, lasttragende Plattform. Es überträgt das Gewicht des Aufbaus (der Torpedopfanne) über seinen Rahmen auf die Drehgestelle, die die Last dann auf mehrere Achsen und Räder verteilen. Dieses Design minimiert die Spannung auf den Schienen, sorgt für Stabilität während des Transports und ermöglicht das Durchfahren von Kurven und Steigungen. Die strukturelle Integrität des Rahmens ist entscheidend; jede Verformung oder Ermüdung könnte die Lastverteilung und Sicherheit beeinträchtigen. Regelmäßige Inspektionen von Schweißnähten, Schraubverbindungen und Rahmenausrichtung sind erforderlich, um frühe Anzeichen von Verschleiß oder Schäden zu erkennen. Wartungssignale umfassen ungewöhnliche Vibrationen, sichtbare Risse oder Fehlausrichtungen. Versagensgrenzen werden durch die Streckgrenze des Materials und die konstruktiven Lastgrenzen definiert; deren Überschreitung kann zu katastrophalem Versagen führen. Daher ist die Einhaltung der spezifizierten Materialgüten und Maßtoleranzen unerlässlich.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Tragfähigkeit150–300 tMatches torpedo car payload; higher requires reinforced frame
Spurweite1435–1520 mmStandard and broad gauge compatibilityGB/T 10082
Radstand6000–9000 mmAffects stability and curve negotiation
Rahmenlänge12000–18000 mmMust match torpedo car body dimensions
Rahmenbreite2500–3200 mmLimited by loading gauge
Rahmenhöhe800–1200 mmAffects center of gravity
WerkstoffgüteQ345B–Q460CHigher grade for heavy loads and low temperatureGB/T 1591
Streckgrenze345–460 MPaMinimum for structural integrityGB/T 1591
Betriebstemperatur-40–85 °CBelow -40°C requires low-temp steel
Maximale Achslast25–40 tLimited by rail infrastructureGB/T 10082
KorrosionsschutzC3–C5C5 for coastal or industrial environmentsISO 12944
Gewicht20–45 tAffects total car weight and traction

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Hochfester legierter Stahl

Komponenten / BOM

Components / BOM
  • Hauptrahmen
    Primäre Längs- und Querträger, die das starre Rückgrat des Fahrgestells bilden, alle anderen Komponenten tragen und Lasten auf die Drehgestelle übertragen.
    Material: Hochfester Legierungsstahl
  • Drehgestell (Laufwerk)
    Eine schwenkbare Baugruppe, die unter jedem Ende des Fahrgestells montiert ist und aus einem Rahmen, Federn, Achsen und Rädern besteht. Sie trägt das Fahrgestell, verteilt die Last und führt den Wagen entlang der Gleise.
    Material: Stahlguss, Legierungsstahl
  • Mittelträger
    Der Hauptlängsträger entlang der Fahrgestellmittellinie, der kritische Zug- und Druckfestigkeit bereitstellt, insbesondere bei Kupplungsstößen.
    Material: Hochfester Legierungsstahl
  • Querträger
    Ein quer verlaufendes Strukturbauteil, das den Hauptrahmen mit dem Drehgestell verbindet und Drehbewegungen sowie Gewichtsübertragung ermöglicht.
    Material: Stahlguss
  • Kupplung & Stoßvorrichtung
    Der Mechanismus an jedem Ende des Fahrgestells zur Verbindung mit benachbarten Schienenfahrzeugen. Die Stoßvorrichtung absorbiert Stoß- und Zugkräfte während des Zugbetriebs.
    Material: Schmiedestahl, Legierungskomponenten

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Korrosionsbedingter Querschnittsverlust von mehr als 20 % der ursprünglichen Dicke → Struktureller Zusammenbruch unter 180 kN vertikaler Last → Feuerverzinkung mit 85 μm Zinkschichtdicke und Opferanodenschutz
Resonanzschwingung bei 8-12 Hz, die der Eigenfrequenz der Fahrgestellstruktur entspricht → Ermüdungsrissausbreitung an Schweißnähten → Dynamische Schwingungstilger, abgestimmt auf 10 Hz mit 15 % kritischer Dämpfung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-250 kN vertikale Last pro Achse, 0-80 km/h Geschwindigkeit, -40°C bis +60°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Überschreitung der Streckgrenze bei 345 MPa Spannung (ASTM A572 Grade 50 Stahl), Ermüdungsversagen bei 10^7 Lastwechseln unter 200 MPa Wechselspannung, seitliche Instabilität bei 15 mm Spurweitenabweichung
Hochzyklische Ermüdung durch zyklische Biegespannungen bei Stoßbelastungen an Schienenstößen, plastische Verformung durch Überlastung, die die Streckgrenze überschreitet, Knickinstabilität durch seitliche Gleisfehlausrichtung
Fertigungskontext
Schienenfahrgestell wird innerhalb von Herstellung von sonstigen Transportausrüstungen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Schienenfahrgestell Torpedopfannenwagen Komponente Tragfähigkeit Spurweite Materialgüte

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Torpedopfannenwagen
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:N/A (nur strukturell lasttragend, kein Druckbehälter)
Durchflussrate:N/A (nicht zutreffend für strukturelle Komponente)
Betriebstemperatur:Umgebungstemperatur bis 500°C (begrenzt durch thermische Ausdehnung und Materialeigenschaften)
Montage- und Anwendungskompatibilität
Transport von flüssigem RoheisenHandhabung von StahlschlackeTransport von Hochtemperatur-Industriematerialien
Nicht geeignet: Korrosive chemische Umgebungen (Säuren, Chloride) ohne Schutzbeschichtungen
Auslegungsdaten
  • Gesamtnutzlastgewicht (einschließlich Torpedowagen und Inhalt)
  • Schienengleis-Spezifikationen (Spurweite, Kurvenradius, Steigung)
  • Erforderliche Lebensdauer und Wartungsintervalle

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Ermüdungsrissbildung in Drehgestellrahmen
Ursache: Zyklische Belastung durch Gleisunebenheiten und dynamische Kräfte, die die Dauerfestigkeitsgrenzen des Materials überschreiten, oft verstärkt durch Spannungskonzentrationen an Schweißnähten oder geometrischen Übergängen
Verschleiß von Radflansch und Lauffläche
Ursache: Reibungskontakt während der Gleisführung, insbesondere in Kurven, kombiniert mit unzureichender Schmierung und Fehlausrichtung der Radsätze
Wartungsindikatoren
  • Sichtbare Risse oder abblätternde Farbe an Schweißnähten an Drehgestellrahmen, die auf strukturelle Ermüdung hinweisen
  • Hörbares Quietschen oder Schleifgeräusche während der Kurvenfahrt, die auf übermäßige Rad-Schiene-Reibung oder Fehlausrichtung hindeuten
Technische Hinweise
  • Implementierung von Ultraschallprüfung (UT) oder Phased-Array-Prüfung in regelmäßigen Intervallen, um unter der Oberfläche liegende Risse in hochbelasteten Bereichen zu erkennen, bevor sie sich zu einem kritischen Versagen ausbreiten
  • Einsatz automatischer Flanschschmiersysteme und Durchführung periodischer Radprofilmessungen, um eine optimale Kontaktgeometrie aufrechtzuerhalten und die Verschleißraten zu reduzieren

Konformität und Fertigungsnormen

Referenznormen
EN 15085-2:2007 - Bahnanwendungen - Schweißen von Schienenfahrzeugen und -komponentenASTM A370 - Standardtestverfahren und Definitionen für die mechanische Prüfung von Stahlprodukten
Fertigungsgenauigkeit
  • Radstandausrichtung: +/- 1,5 mm
  • Rahmenebenheit: 0,5 mm pro Meter
Qualitätsprüfung
  • Magnetpulverprüfung (MPI) für die Schweißnahtintegrität
  • Maßliche Verifizierung mittels Koordinatenmessmaschine (KMM)

Hersteller von Schienenfahrgestell

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Luft- und Raumfahrtkomponenten

Präzisionsgefertigte Teile und Baugruppen für Flugzeuge, Raumfahrzeuge und verwandte Luft- und Raumfahrtsysteme.

Spezifikationen ansehen ->
Luft- und Raumfahrtstrukturkomponenten

Kritische tragende Elemente, die für extreme Betriebsbedingungen in der Luft- und Raumfahrt ausgelegt sind, einschließlich hoher Spannungen, Temperaturschwankungen und dynamischer Kräfte.

Spezifikationen ansehen ->
Luft- und Raumfahrt-Turbinenschaufeln

Hochpräzise Schaufelprofile, die Energie aus heißen, unter hohem Druck stehenden Gasströmen extrahieren, um Luft- und Raumfahrt-Turbinentriebwerke anzutreiben.

Spezifikationen ansehen ->
Containerbrücke

Ein großer Kran, der speziell für das Be- und Entladen von ISO-Containern von Containerschiffen in Hafenterminals entwickelt wurde.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die Hauptfunktion eines Schienenfahrgestells in einem Torpedopfannenwagen?

Das Schienenfahrgestell ist die tragende Basis, die die Torpedopfanne und ihren flüssigen Metallinhalt trägt. Es überträgt die Last auf die Drehgestelle und Achsen und gewährleistet so stabile Bewegung auf Schienen und sicheren Transport der Hochtemperaturfracht.

Welche Materialgüten werden typischerweise für das Schienenfahrgestell verwendet?

Laut Verzeichnisdaten werden hochfeste legierte Stähle der Güten Q345B bis Q460C (gemäß GB/T 1591) verwendet, mit Streckgrenzen von 345-460 MPa. Die spezifische Güte hängt von Lastanforderungen und Betriebstemperaturen ab.

Wie beeinflusst die Spurweite die Konstruktion des Fahrgestells?

Das Fahrgestell muss mit der Spurweite kompatibel sein, die von 1435 bis 1520 mm gemäß GB/T 10082 reicht. Dies gewährleistet korrekten Radabstand und sicheren Betrieb auf Normal- und Breitspurstrecken.

Welche Wartungssignale deuten auf mögliche Probleme am Fahrgestell hin?

Anzeichen sind ungewöhnliche Vibrationen während des Transports, sichtbare Risse oder Verformungen im Rahmen, Fehlausrichtung der Drehgestelle oder übermäßiger Verschleiß an Rädern und Achsen. Regelmäßige Inspektionen sind unerlässlich, um diese frühzeitig zu erkennen und Ausfälle zu verhindern.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
