Katalysatorrohre

Auf Basis strukturierter CNFX-Herstellerprofile wird Katalysatorrohre im Bereich Chemische Herstellung anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Katalysatorrohre wird durch die Baugruppe aus Rohrwand und Einlaufkonus beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

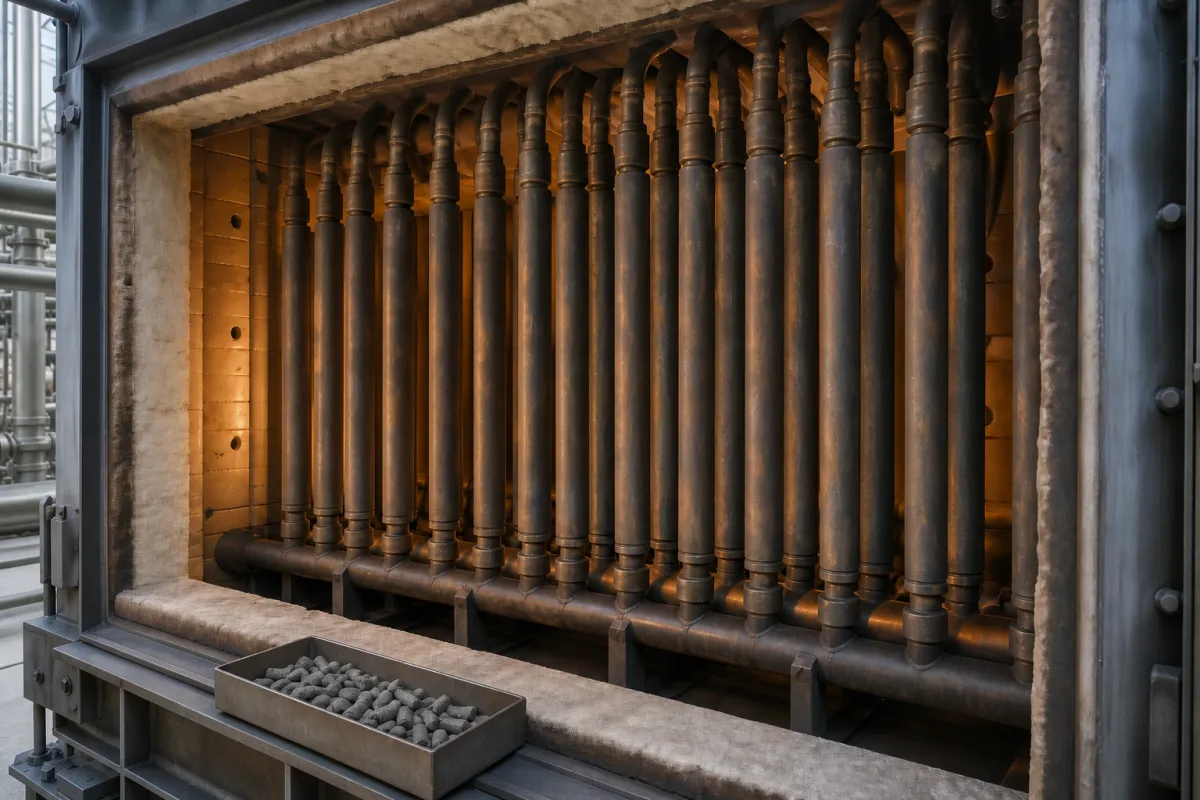

Hohlrohre in einer Gasreformieranlage, die das Katalysatormaterial enthalten und tragen und chemische Reaktionen bei hohen Temperaturen ermöglichen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Katalysatorrohre sind kritische Komponenten von Gasreformieranlagen, speziell im Reformofensektor. Diese Hochtemperaturlegierungsrohre beherbergen das Katalysatorbett, in dem Kohlenwasserstoff-Einsatzstoffe (wie Erdgas oder Naphtha) einer Dampfreformierung oder anderen katalytischen Prozessen unterzogen werden, um Synthesegas (Wasserstoff und Kohlenmonoxid) zu erzeugen. Sie bieten strukturelle Unterstützung für den Katalysator und ermöglichen gleichzeitig den Wärmetransfer vom Ofen, um endotherme Reaktionen anzutreiben.

Funktionsprinzip

Katalysatorrohre funktionieren, indem sie feste Katalysatorpartikel (typischerweise nickelbasiert) enthalten, durch die Reaktantengase strömen. Wärme wird durch die Rohrwände von der Ofenverbrennungszone zum Katalysatorbett übertragen, um die für Reformierreaktionen erforderlichen hohen Temperaturen (700-950°C) aufrechtzuerhalten. Die Rohre halten erheblichen thermischen Belastungen und Innendruck stand, während sie Katalysatorverlust verhindern und Gasströmungsmuster beibehalten.

Hauptmaterialien

Hochtemperatur-Nickel-Chrom-Legierungen (z.B. HP-modifiziert, Incoloy 800H) Zentrifugal gegossener austenitischer Edelstahl

Komponenten / BOM

Rohrwand
Enthält Katalysator und Prozessgase bei gleichzeitiger Beständigkeit gegenüber hohen Temperaturen und Drücken
Material: Hochtemperaturlegierung
Einlaufkonus
Verteilt den eintretenden Gasstrom gleichmäßig über das Katalysatorbett
Material: Hochtemperaturlegierung
Auslasssammler
Sammelt reagierte Gase aus mehreren Rohren für die nachgeschaltete Verarbeitung
Material: Hochtemperaturlegierung

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermisches Zyklieren zwischen 200°C und 950°C, das 5 Zyklen/Stunde überschreitet → Thermische Ermüdungsrissbildung, beginnend bei 0,1 mm Oberflächendefekten → Optimierte Temperaturrampenraten unter 50°C/Minute mit abgestuften thermischen Ausdehnungskoeffizienten
Kohlenmonoxid-Partialdruck über 0,3 MPa bei 900°C → Metal Dusting-Korrosion mit 0,5 mm/Jahr Eindringrate → Aluminiumoxid-Oberflächenbeschichtung mit 50 μm Dicke und Schwefeleinspritzung bei 50 ppm Konzentration

Technische Bewertung

Betriebsbereich
Betriebsbereich
8-12 MPa bei 800-950°C mit 0,5-2,0 m/s Gasgeschwindigkeit.
Belastungs- und Ausfallgrenzen
Kriechbruch bei 15 MPa Spannung oder 1050°C Metalltemperatur, mit Wanddickenabnahme unter 3 mm von ursprünglich 10 mm Dicke.
Kriechverformung durch anhaltende thermische Spannung über 100 MPa an Korngrenzen, kombiniert mit Aufkohlung, die die Kriechfestigkeit um 40 % reduziert.
Fertigungskontext
Katalysatorrohre wird innerhalb von Chemische Herstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Katalysatorrohre Gasreformierung Hochtemperaturlegierung Reformofen Synthesegas DIN-Standards Wartung Inspektion

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Gasreformierungsanlage
Integrationsdetails ansehen
Reformer-Reaktor
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:15-40 bar (218-580 psi)
Verstellbereich / Reichweite:0,5-3,0 m/s Gasgeschwindigkeit
Einsatztemperatur:800-1100°C (1472-2012°F)
Montage- und Anwendungskompatibilität
Wasserstoffreiche GasgemischeDampfreformierungsumgebungenSynthesegas (Syngas)-Produktion
Nicht geeignet: Chloridhaltige Umgebungen (verursacht Katalysatorvergiftung und Rohrkorrosion)
Auslegungsdaten
  • Erforderliches Katalysatorvolumen (m³)
  • Rohrlängen-zu-Durchmesser-Verhältnis (L/D)
  • Reaktor-Betriebsdruck (bar)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kriechbruch
Cause: Längere Exposition gegenüber hohen Temperaturen (typischerweise über 800°C), die durch mikrostrukturelle Veränderungen im Rohrmaterial zu allmählicher plastischer Verformung und schließlich zum Bruch führt.
Thermische Ermüdungsrissbildung
Cause: Zyklische thermische Spannungen aus wiederholten Anfahr-/Abschaltzyklen oder ungleichmäßiger Temperaturverteilung, die zu Rissinitiierung und -ausbreitung an Spannungskonzentrationspunkten führen.
Wartungsindikatoren
  • Sichtbare externe Oxidation oder Zunderbildung mit lokalisierten Hotspots, die mittels Infrarot-Thermographie erkannt werden.
  • Hörbares Ping- oder Knackgeräusch während Temperaturtransienten, das thermische Spannungsentlastung anzeigt.
Technische Hinweise
  • Implementieren Sie kontrollierte Aufheiz-/Abkühlraten während des An- und Abfahrens, um thermische Gradienten zu minimieren (typischerweise unter 50°C/Stunde).
  • Überwachen Sie regelmäßig die Rohrwanddicke mittels Ultraschallprüfung und die Rohrhauttemperaturen mit fest installierten Thermoelementen oder Infrarotabtastung.

Compliance & Manufacturing Standards

Reference Standards
ISO 9001:2015 - QualitätsmanagementsystemeASTM A213/A213M - Norm für nahtlose ferritische und austenitische Legierungsstahlrohre für Kessel, Überhitzer und WärmetauscherASME BPVC Abschnitt VIII - Regeln für den Bau von Druckbehältern
Manufacturing Precision
  • Wanddicke: +/-10 % der Nenndicke
  • Geradheit: 0,5 mm pro Meter Länge
Quality Inspection
  • Ultraschallprüfung (UT) zur Wanddicken- und Fehlererkennung
  • Hydrostatischer Drucktest mit dem 1,5-fachen des Auslegungsdrucks

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

Rührwerk

Eine mechanische Baugruppe, die zum Mischen, Vermengen oder Aufwirbeln von Materialien in einem industriellen System ausgelegt ist.

Spezifikationen ansehen ->
氨基酸乳液

A specialized emulsification system designed for producing amino acid-based emulsions through high-shear mixing and stabilization processes.

Spezifikationen ansehen ->
Ammoniak-Synthese-Katalysatorbett-Trägergitter

Strukturgitter zur Unterstützung von Katalysatorbetten in Ammoniak-Synthese-Konvertern.

Spezifikationen ansehen ->
抗菌剂

A chemical agent or substance that inhibits the growth of microorganisms or destroys them.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien eignen sich am besten für Katalysatorrohre in der Hochtemperatur-Chemieproduktion?

Hochtemperatur-Nickel-Chrom-Legierungen wie HP-modifiziert und Incoloy 800H sowie zentrifugal gegossener austenitischer Edelstahl bieten optimale Haltbarkeit und Wärmebeständigkeit für Katalysatorrohre in Gasreformieranwendungen.

Was sind die Hauptkomponenten einer Katalysatorrohrbaugruppe?

Eine vollständige Katalysatorrohrbaugruppe besteht aus drei Schlüssel-Bauteilen: der Rohrwand (Hauptkörper), dem Einlaufkonus (für Gaseintritt) und dem Auslasssammler (für den Austritt der Reaktionsprodukte).

Wie funktionieren Katalysatorrohre in Gasreformieranlagen?

Katalysatorrohre sind Hohlstrukturen, die Katalysatormaterial enthalten und tragen und chemische Reaktionen bei hohen Temperaturen ermöglichen, indem sie strukturelle Integrität und optimale Strömungsbedingungen für Reaktantengase in Reformierprozessen bereitstellen.
