Technische Definition

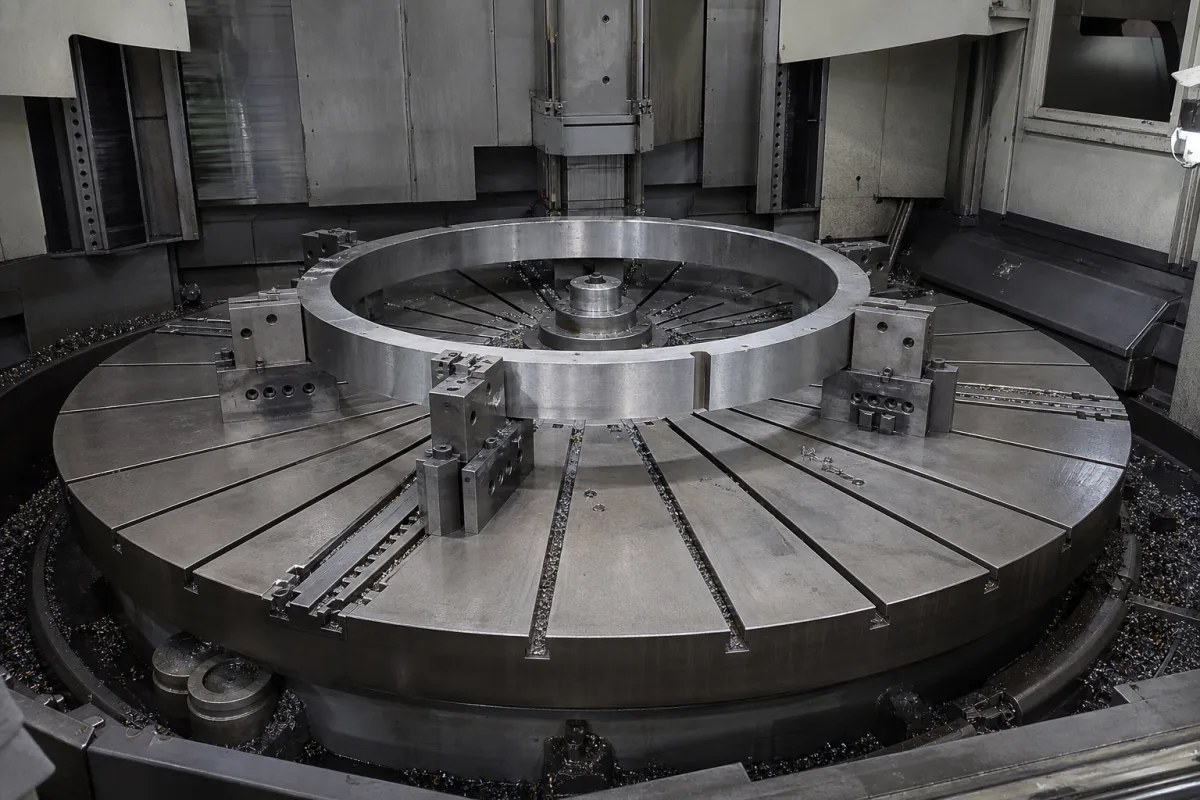

Der Drehtisch ist eine kritische Komponente einer CNC-Vertikaldrehmaschine, die eine kontrollierte Rotationsbewegung für Werkstücke während des Bearbeitungsprozesses bereitstellt. Er dient als Montagefläche für Vorrichtungen, Spannfutter oder direkte Werkstückspannung und ermöglicht präzise Winkelpositionierung und kontinuierliche Rotation für Operationen wie Drehen, Plandrehen, Bohren und Gewindeschneiden auf vertikalen Maschinen. Der Tisch besteht typischerweise aus Gusseisen oder Stahllegierung, mit Tischdurchmessern von 400 bis 2000 mm und maximalen Lastkapazitäten von 500 bis 20.000 kg, je nach Modell. Die Positioniergenauigkeit wird mit ±0,005 bis ±0,02 mm und die Wiederholgenauigkeit mit ±0,002 bis ±0,01 mm angegeben, jeweils nach ISO 230-2. Die maximale Drehzahl liegt zwischen 10 und 100 U/min, und die Antriebsmotorleistung zwischen 2,2 und 15 kW. Die Betriebsspannung beträgt 380 V AC ±10% (Drehstrom, 50/60 Hz) nach IEC 60038, und der Betriebstemperaturbereich liegt zwischen 0 und 45 °C. Die Schutzart ist IP54 bis IP65 nach IEC 60529. Tischmaterialgüten umfassen HT250 bis QT500 nach GB/T 9439. Das Nettogewicht liegt zwischen 500 und 8000 kg. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell bestätigt werden. Der Drehtisch ist für den Einsatz in CNC-Vertikaldrehmaschinen konzipiert und muss basierend auf Werkstückgröße, Gewicht und erforderlicher Bearbeitungsgenauigkeit ausgewählt werden. Korrekte Installation, Ausrichtung und Wartung sind entscheidend, um die angegebene Leistung zu erreichen. Regelmäßige Prüfungen auf Rundlauf, Lagerabnutzung und Schmierung werden empfohlen. Ein Betrieb außerhalb der angegebenen Grenzen kann zu Durchbiegung, reduzierter Genauigkeit oder mechanischen Schäden führen. Stellen Sie sicher, dass Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten verifizieren.
Funktionsprinzip
Der Drehtisch dreht sich über einen Direktantrieb oder ein getriebegetriebenes Spindelsystem, das von einem Elektromotor angetrieben wird. Er empfängt Positionierbefehle von der CNC-Steuerung, die Drehzahl, Richtung und Winkelposition mit anderen Maschinenachsen koordiniert. Präzisionslager stützen den Tisch, um Steifigkeit zu gewährleisten und Rundlauffehler bei hoher Drehzahl unter Schnittlasten zu minimieren. Die Motorleistung und das Übersetzungsverhältnis bestimmen Drehmoment und Drehzahlbereich. Die Steuerung nutzt Feedback von Encodern oder Resolvern, um die angegebene Positioniergenauigkeit und Wiederholgenauigkeit zu erreichen. Der Spannmechanismus des Tisches sichert das Werkstück oder die Vorrichtung, und die gesamte Baugruppe ist so ausgelegt, dass sie Schnittkräften standhält und gleichzeitig Stabilität bewahrt.
