Werkzeugwechselarm

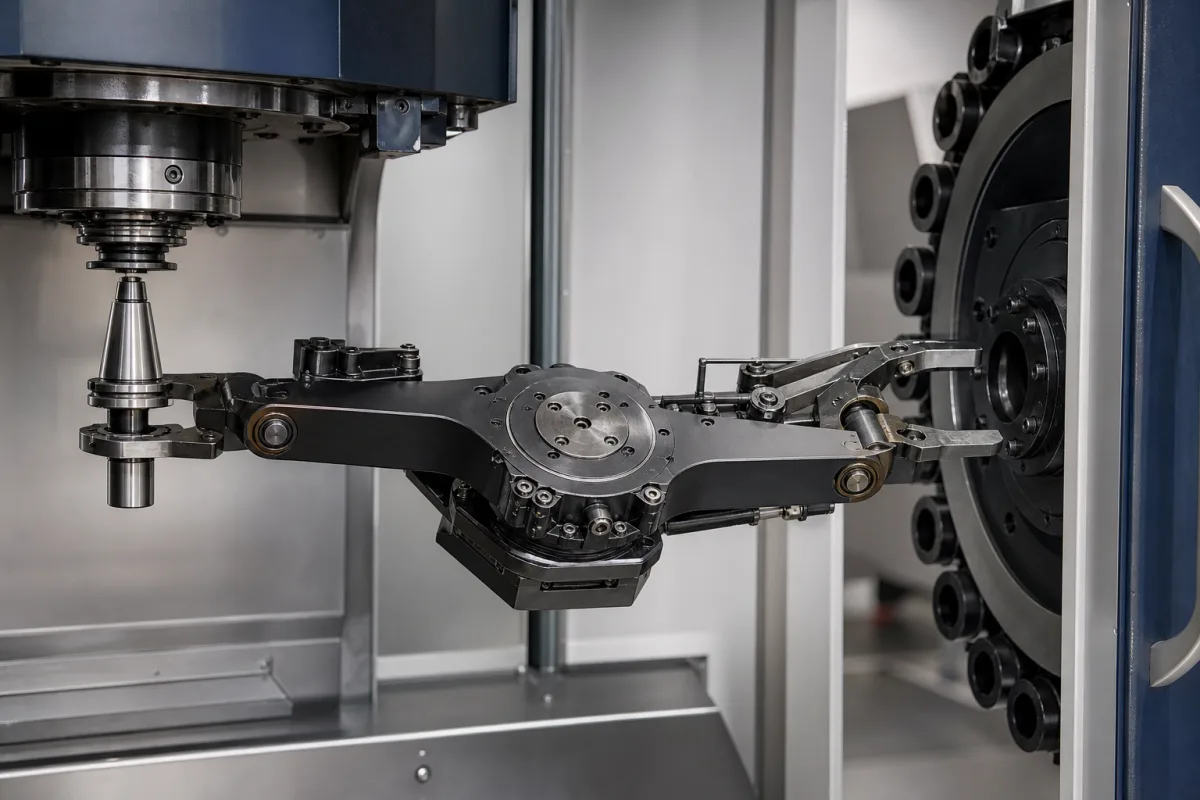

Der Werkzeugwechselarm ist eine kritische mechanische Komponente in einem automatischen Werkzeugwechsler (ATC)-System, das typischerweise in CNC-Bearbeitungszentren, Fräsmaschinen und anderen automatisierten Fertigungsanlagen zu finden ist. Seine Hauptfunktion besteht darin, den präzisen physischen Austausch von Schneidwerkzeugen durchzuführen. Er entnimmt ein neues Werkzeug aus dem Werkzeugmagazin oder dem Speicherkarussell und führt es in die Maschinenspindel ein, während er gleichzeitig das verbrauchte Werkzeug aus der Spindel entfernt und in seinen vorgesehenen Magazinschlitz zurückführt. Dieser Vorgang ermöglicht schnelle, automatisierte Werkzeugwechsel ohne manuellen Eingriff, reduziert die Nichtschneidezeit erheblich und verbessert die Bearbeitungseffizienz und -flexibilität. Der Arm ist für Werkzeuge mit einer Nennlastkapazität von 8–20 kg ausgelegt und kompatibel mit Standard-Maschinenkegeln wie BT40–BT50 gemäß ISO 7388. Sein Schwenkradius beträgt 150–300 mm, die Rotationsgeschwindigkeit 30–60 U/min. Die Positionierwiederholbarkeit beträgt ±0,02 mm gemäß ISO 230-2 und gewährleistet eine konsistente Werkzeugausrichtung. Der Betriebsdruck sollte 0,5–0,8 MPa betragen; unter 0,5 MPa kann der Arm das Werkzeug möglicherweise nicht sicher greifen. Die Versorgungsspannung beträgt 24 V DC ±10 % für Magnetventile und Sensoren. Der Betriebstemperaturbereich liegt bei 0–60 °C; außerhalb dieses Bereichs können Dichtungen versagen. Der Schutzgrad beträgt IP54–IP65 gemäß IEC 60529 und schützt gegen Staub und Wasserstrahlen. Die hinterlegten Materialien umfassen legierten Stahl und Aluminiumlegierung, mit Materialgüten wie 40Cr–42CrMo gemäß GB/T 3077 für hochfesten legierten Stahl. Das Gewicht des Arms beträgt 25–60 kg, was Trägheit und Montageanforderungen beeinflusst. Diese Werte sind Verzeichnis-Referenzbereiche und müssen für das tatsächliche Modell und die Anwendung bestätigt werden. Bitte verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Der Arm arbeitet mit einer Kombination aus Dreh- und Linearbewegungen, die oft von Servomotoren, pneumatischen Aktuatoren oder Hydrauliksystemen angetrieben werden. Nach Erhalt eines Werkzeugwechselbefehls von der CNC-Steuerung der Maschine dreht oder fährt der Arm aus, um seine Greifer am Werkzeugmagazin zu positionieren. Er greift das vorgesehene neue Werkzeug. Dann bewegt sich der Arm zur Maschinenspindel, richtet sich präzise aus und führt einen gleichzeitigen Tausch durch: Ein Greifer führt das neue Werkzeug in die Spindel ein, während der andere das gebrauchte Werkzeug entnimmt. Schließlich bringt der Arm das gebrauchte Werkzeug in einen leeren Schlitz im Magazin zurück. Die Präzision wird durch mechanische Anschläge, Sensoren und Rückkopplungssysteme aufrechterhalten, um eine korrekte Werkzeugorientierung und sicheres Spannen zu gewährleisten.
