Technische Definition

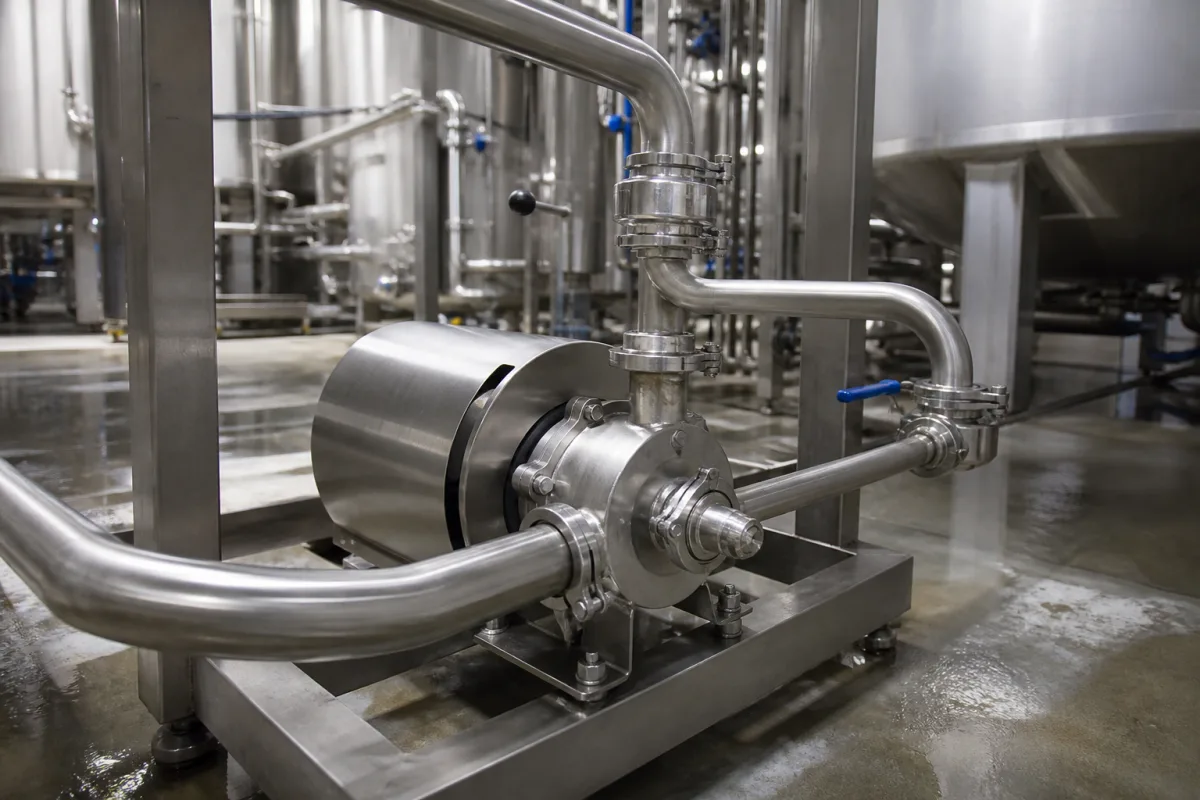

In einem automatisierten CIP/SIP-System (Clean-in-Place/Sterilize-in-Place) für die Getränkeproduktion ist die Umwälzpumpe eine kritische Komponente, die für die Erzeugung des erforderlichen Durchflusses und Drucks verantwortlich ist, um Reinigungslösungen (z. B. Lauge, Säure, Desinfektionsmittel) und Spülwasser durch den gesamten geschlossenen Kreislauf zu bewegen. Sie gewährleistet einen gründlichen Kontakt und eine mechanische Einwirkung der Flüssigkeiten auf alle Innenflächen von Tanks, Rohrleitungen und Prozessausrüstung, um Schmutz, Mikroben und Rückstände zu entfernen und so eine automatisierte Reinigung und Sterilisation ohne Demontage zu ermöglichen. Die Pumpe ist typischerweise eine Kreiselpumpe, die von einem Elektromotor angetrieben wird, der ein Laufrad in einem abgedichteten Spiralgehäuse dreht. Die Drehung erzeugt Zentrifugalkraft, die Flüssigkeit in die Mitte (Auge) des Laufrads saugt und sie mit hoher Geschwindigkeit durch den Druckstutzen ausstößt, wodurch Durchfluss und Druck entstehen. Für CIP/SIP-Anwendungen muss die Pumpe unterschiedliche Flüssigkeitsviskositäten, Temperaturen und oft korrosive oder aggressive Chemikalien verarbeiten. Die nassen Teile bestehen typischerweise aus Edelstahl (AISI 316L) mit PTFE-Dichtungen und keramischen Gleitringdichtungsflächen. Zu den wichtigsten Parametern, die für eine bestimmte Anwendung zu überprüfen sind gehören: Durchflussrate (15–60 m³/h), Förderhöhe (20–50 m), Betriebsdruck (1,0–1,6 MPa), Motorleistung (5,5–22 kW), Versorgungsspannung (380–480 V AC), Frequenz (50–60 Hz), maximale Flüssigkeitstemperatur (95–140 °C), Umgebungstemperatur (-10–40 °C), Schutzart (IP54–IP65), nasses Material (316L), Dichtungstyp (SiC/SiC) und Gewicht (80–250 kg). Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für das tatsächliche Modell und die Anwendung bestätigt werden. Die Pumpe ist für den Betrieb in einem geschlossenen Kreislauf ausgelegt, und ihre Leistung sollte gemäß ISO 9906 für Durchfluss und Förderhöhe, IEC 60034 für Motorleistung und Umgebungstemperatur, IEC 60038 für Spannung und Frequenz, IEC 60529 für Schutzart, ASTM A240 für Material und DIN 24960 für Dichtungen verifiziert werden. Konsultieren Sie immer den rechtlichen Hersteller für modellspezifische Daten und Konformität.
Funktionsprinzip
Die Umwälzpumpe arbeitet nach dem Zentrifugalprinzip. Ein Elektromotor treibt ein Laufrad an, das sich mit hoher Geschwindigkeit in einem Spiralgehäuse dreht. Die Flüssigkeit tritt in das Auge des Laufrads ein und wird durch die Zentrifugalkraft nach außen geschleudert, wobei sie durch das Gehäuse und den Druckstutzen an Geschwindigkeit und Druck gewinnt. Dies erzeugt einen kontinuierlichen Durchfluss, der Reinigungs- und Desinfektionslösungen durch den CIP/SIP-Kreislauf zirkuliert. Die Pumpe muss so ausgelegt sein, dass sie ausreichenden Durchfluss und Förderhöhe bietet, um Rohrleitungsreibung und Düsenverluste zu überwinden und eine angemessene Turbulenz für eine effektive Reinigung aufrechtzuerhalten. Sie muss auch die Temperatur- und Chemikalienverträglichkeit der Flüssigkeiten mit geeigneten Dichtungen und Materialien bewältigen.
