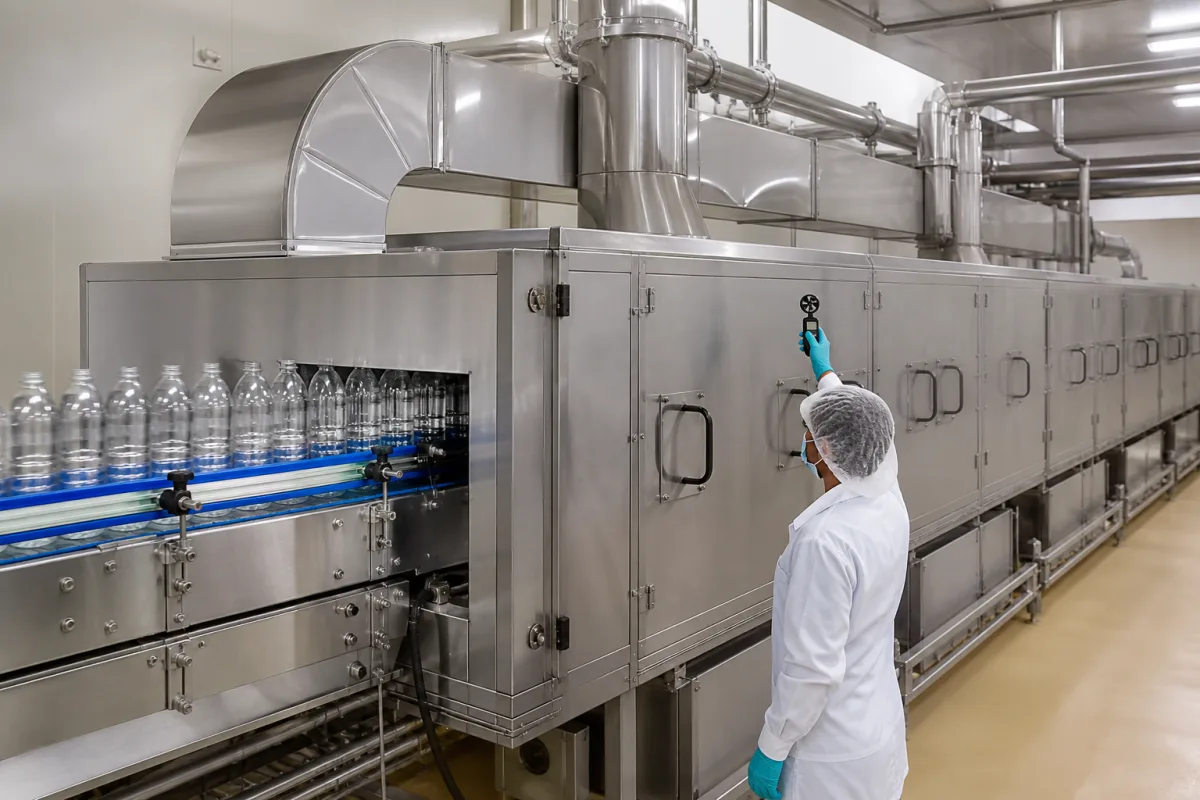

Sterilluft-Trocknungstunnel für Getränkebehälter

Produktspezifikationen

Technische Details und Fertigungskontext für Sterilluft-Trocknungstunnel

Technische Definition

Der Sterilluft-Trocknungstunnel ist eine kritische Komponente im automatisierten Sterilisationssystem für Getränkebehälter. Er nimmt Behälter (wie Flaschen oder Dosen) auf, die sterilisiert wurden (typischerweise durch chemisches Sprühen, Dampf oder UV-Behandlung) und noch nass sind. Der Tunnel verwendet einen kontinuierlichen Strom HEPA-gefilterter, steriler Luft bei kontrollierten Temperaturen, um Restfeuchtigkeit von den Innen- und Außenflächen der Behälter zu verdampfen. Dieser Prozess stellt sicher, dass die Behälter vollständig trocken sind ihren sterilen Zustand beibehalten, während sie zur anschließenden aseptischen Abfüllstation transportiert werden, wodurch mikrobielle Rekontamination verhindert und Produktsicherheit sowie Haltbarkeit gewährleistet werden. Der Tunnel ist aus Edelstahl (AISI 304/316L) mit lebensmittelechten Silikondichtungen und gehärteten Sicherheitsglas-Sichtfenstern gefertigt und für hygienischen Betrieb und einfache Inspektion ausgelegt. Zu den wichtigsten Parametern gehören: Tunnellänge 3000–8000 mm, Lufttemperatur 40–80 °C, Luftströmungsgeschwindigkeit 15–30 m/s und HEPA-Filtereffizienz 99,99 % (ISO 29463). Der maximale Durchsatz liegt zwischen 12.000 und 36.000 Behältern pro Stunde. Der Betriebsdruck beträgt 1,0–1,6 MPa, und das System arbeitet in einem Umgebungstemperaturbereich von 0–50 °C und einer relativen Luftfeuchtigkeit von ≤60 % RH. Die elektrische Versorgung beträgt 380–480 V AC (IEC 60038), die installierte Leistung 18–45 kW. Der Geräuschpegel beträgt ≤75 dB(A) in 1 m Entfernung (ISO 11201). Die Materialgüten sind 304L/316L (ASTM A240), das Gewicht liegt zwischen 2500–6000 kg, und die Schutzart ist IP54–IP65 (IEC 60529). Alle Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden. Der Tunnel hält einen leichten Überdruck aufrecht, um Kontamination zu verhindern, und die getrockneten Behälter verlassen ihn in eine geschützte Umgebung zum Abfüllen.

Funktionsprinzip

Behälter gelangen auf einem Förderband in den Tunnel. In einer geschlossenen, unter Überdruck stehenden Kammer entfernen HEPA-Filter Mikroorganismen und Partikel aus der einströmenden Luft. Diese sterile Luft wird dann auf eine präzise Temperatur erhitzt (unterhalb des Verformungspunkts des Behälters) und über Düsen oder laminare Strömungsplatten auf die Behälter gerichtet. Die Kombination aus warmer, trockener, steriler Luft und kontrollierter Einwirkzeit führt zur Verdampfung der Restfeuchtigkeit. Der Tunnel hält einen leichten Überdruck aufrecht, um das Eindringen ungefilterter Umgebungsluft zu verhindern, und die getrockneten Behälter verlassen ihn in eine geschützte Umgebung zum Abfüllen.

Hauptmaterialien

Edelstahl (AISI 304/316L), Lebensmittelechte Silikondichtungen, Vorgesicherte Sicherheitsglas-Sichtfenster

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Tunnellänge	3000–8000 m	Gesamtlänge der Trockenkammer
Lufttemperatur	40–80 Grad Celsius	Temperatur der sterilen Luft, die zur Trocknung zugeführt wird
Luftgeschwindigkeit	15–30 m/s	Geschwindigkeit der sterilen Luft über die Behälter
HEPA Filterwirkungsgrad	99.99 %	Bewertung der Partikelabscheidung (z.B. 99,97 % bei 0,3 µm)ISO 29463
Maximaler Durchsatz	12000–36000 Container/Stunde	Maximale Anzahl der pro Stunde verarbeiteten Container
Temperaturbereich	0–50 °C	Ambient operating range for the tunnel system
Relative Luftfeuchtigkeit	≤60 % RH	Higher humidity affects drying efficiency
Stromversorgung	380–480 V AC	Three-phase, 50/60 HzIEC 60038
Anschlussleistung	18–45 kW	Depends on heating and blower capacity
Geräuschpegel	≤75 dB(A)	At 1 m distance; may require hearing protectionISO 11201
Materialgüte	304L/316L	Stainless steel for contact parts; 316L for corrosive environmentsASTM A240
Gewicht	2500–6000 kg	Depends on length and insulation
Schutzart	IP54–IP65	IP65 for washdown areasIEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

HEPA-Filterbank
Filtert die einströmende Luft, um Partikel und Mikroorganismen zu entfernen und die Luftsterilität sicherzustellen.
Material: Gefaltete Borosilikat-Mikrofasern in Aluminium- oder Edelstahlgehäuse
Heizelement und Steuerungssystem
Erwärmt die gefilterte Luft auf die präzise eingestellte Temperatur für effizientes Trocknen.
Material: Elektrische Heizwendeln (Incoloy/ummantelt), PTFE-Isolierung, PID-Temperaturregler
Luftverteilerkammer und Düsen
Leitet und verteilt die erwärmte, sterile Luft gleichmäßig über die Behälter auf dem Förderband.
Material: Edelstahl (AISI 304)
Edelstahl-Förderband
Transportiert Behälter mit kontrollierter Geschwindigkeit durch den Trocknungstunnel.
Material: Edelstahl-Maschenband oder Flachdrahtband
Isolierte Tunnelgehäuse
Bildet die geschlossene Kammer, hält die Temperatur aufrecht und gewährleistet die strukturelle Integrität.
Material: Edelstahl (AISI 304) mit Mineralwolldämmung

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,5-2,0 bar (Druck der gefilterten Luftversorgung)
Durchflussrate:	100-1000 m³/h (abhängig von Tunnellänge und Behälterdurchsatz)
Betriebstemperatur:	Umgebungstemperatur bis 80 °C (typischerweise 40-60 °C für Getränkeanwendungen)

Montage- und Anwendungskompatibilität

PET-Flaschen (Polyethylenterephthalat)Glasbehälter (verschiedene Größen)HDPE-Behälter (Polyethylen hoher Dichte)

Nicht geeignet: Hochviskose Flüssigkeitsrückstände (z.B. Sirup, Milchprodukte, die zuerst mit Wasser gespült werden müssen)

Auslegungsdaten

Behälterdurchsatz (Einheiten/Stunde)
Behälterabmessungen und -geometrie (Durchmesser, Höhe, Öffnungsgröße)
Anfänglicher Feuchtigkeitsgehalt und erforderlicher Endfeuchtigkeitsgrad

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,0 m/s Luftgeschwindigkeit, 60-80 °C Lufttemperatur, 10-30 Pa positives Druckdifferential

Belastungs- und Ausfallgrenzen

Luftgeschwindigkeit unter 0,3 m/s verursacht unzureichende Trocknung, über 2,5 m/s verursacht Behälterverdrängung; Temperatur unter 50 °C verdunstet Restfeuchtigkeit nicht, über 90 °C riskiert Polymerbehälterverformung; Druckdifferential unter 5 Pa ermöglicht Kontaminationseintritt

Laminare Strömungszusammenbruch bei Reynolds-Zahl >2300 erzeugt turbulente Wirbel, die die Sterilität beeinträchtigen; die Feuchtigkeitsverdunstungsrate folgt der Antoine-Gleichung Dampfdruckabhängigkeit von der Temperatur; das Bernoulli-Prinzip regelt die Aufrechterhaltung des Druckdifferentials

Fertigungskontext

Sterilluft-Trocknungstunnel wird innerhalb von Getränkeherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation der Heizelemente

Ursache: Thermische Zyklen und Oxidation durch kontinuierlichen Hochtemperaturbetrieb, was zu reduzierter Heizleistung und möglichen Hotspots führt.

Kontamination des Luftstromsystems

Ursache: Unzureichende Filtration, die das Eindringen von Partikeln ermöglicht, die sich auf HEPA-Filtern, Gebläseläufern und Kanälen ansammeln, wodurch die laminare Strömung und Sterilität gestört werden.

Wartungsindikatoren

Akustisch: Ungewöhnliche Pfeif- oder Schleifgeräusche von Gebläsen, die auf Lager- oder Laufradunwucht hinweisen.
Visuell: Inkonsistente Produkttrocknung oder sichtbare Feuchtigkeitsstreifen auf verarbeiteten Gegenständen, die auf Temperatur- oder Luftstromabweichungen hindeuten.

Technische Hinweise

Implementieren Sie vorausschauende Wartung mit Infrarot-Thermografie, um die Gleichmäßigkeit der Heizelemente zu überwachen und frühzeitige Degradation zu erkennen.
Etablieren Sie einen strikten Filterwechselplan und führen Sie periodische Luftgeschwindigkeitstests durch, um die Integrität der laminaren Strömung sicherzustellen und Kontaminationsansammlungen zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 14644-1:2015 Reinräume und zugehörige ReinraumumgebungenANSI/ASHRAE Standard 52.2-2017 Prüfverfahren für allgemeine Lüftungs-LuftreinigungsgeräteDIN EN 1822-1:2019 Schwebstofffilter (EPA, HEPA und ULPA)

Fertigungsgenauigkeit

Luftgeschwindigkeitsgleichmäßigkeit: +/-10 % über den Tunnelquerschnitt
Temperaturregelung: +/-2 °C in der gesamten Trocknungszone

Qualitätsprüfung

HEPA/ULPA-Filterintegritätstest (DOP/PAO-Challenge)
Partikelzählverifizierung gemäß ISO 14644-1 Klassifizierung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

HEPA-Filterporenverstopfung über 80 % Oberflächenabdeckung durch 0,3 μm Partikel → Luftstromrestriktion reduziert Geschwindigkeit auf 0,2 m/s, verursacht nasse Behälter am Tunnelausgang → Differenzdrucküberwachung mit automatischer Filterumgehung bei 150 Pa ΔP, doppelte redundante Filterbänke

Ungleichmäßige thermische Ausdehnung des Heizelements durch 25-85 °C Zyklen über 0,15 % Dehnung → Elementverzug erzeugt 15 °C Temperaturgradient über die Tunnelbreite → Inconel-Legierungselemente mit Wärmeausdehnungskoeffizient 12,6×10⁻⁶/°C, PID-geregelte Mehrzonenheizung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Sterilluft-Trocknungstunnel

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Sterilluft-Trocknungstunnel

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Zweck des Sterilluft-Trocknungstunnels?

Er entfernt Restfeuchtigkeit von sterilisierten Getränkebehältern mit steriler, HEPA-gefilterter Luft und stellt sicher, dass sie vor dem aseptischen Abfüllen kontaminationsfrei bleiben.

Welche Materialien werden verwendet?

Laut Quelldaten werden Edelstahl (AISI 304/316L), lebensmittelechte Silikondichtungen und gehärtete Sicherheitsglas-Sichtfenster verwendet.

Was sind die wichtigsten Leistungsparameter?

Referenzbereiche umfassen Tunnellänge 3000–8000 mm, Lufttemperatur 40–80 °C, Luftströmungsgeschwindigkeit 15–30 m/s, HEPA-Effizienz 99,99 % (ISO 29463) und Durchsatz 12.000–36.000 Behälter/Stunde. Diese müssen für spezifische Modelle verifiziert werden.

Wie sollte ich die Einhaltung von Normen überprüfen?

Normen wie ISO 29463, IEC 60038, ISO 11201, ASTM A240 und IEC 60529 sind als Referenzen aufgeführt. Bestätigen Sie die tatsächliche Konformität mit dem rechtlichen Hersteller oder Lieferanten.
