Technische Definition

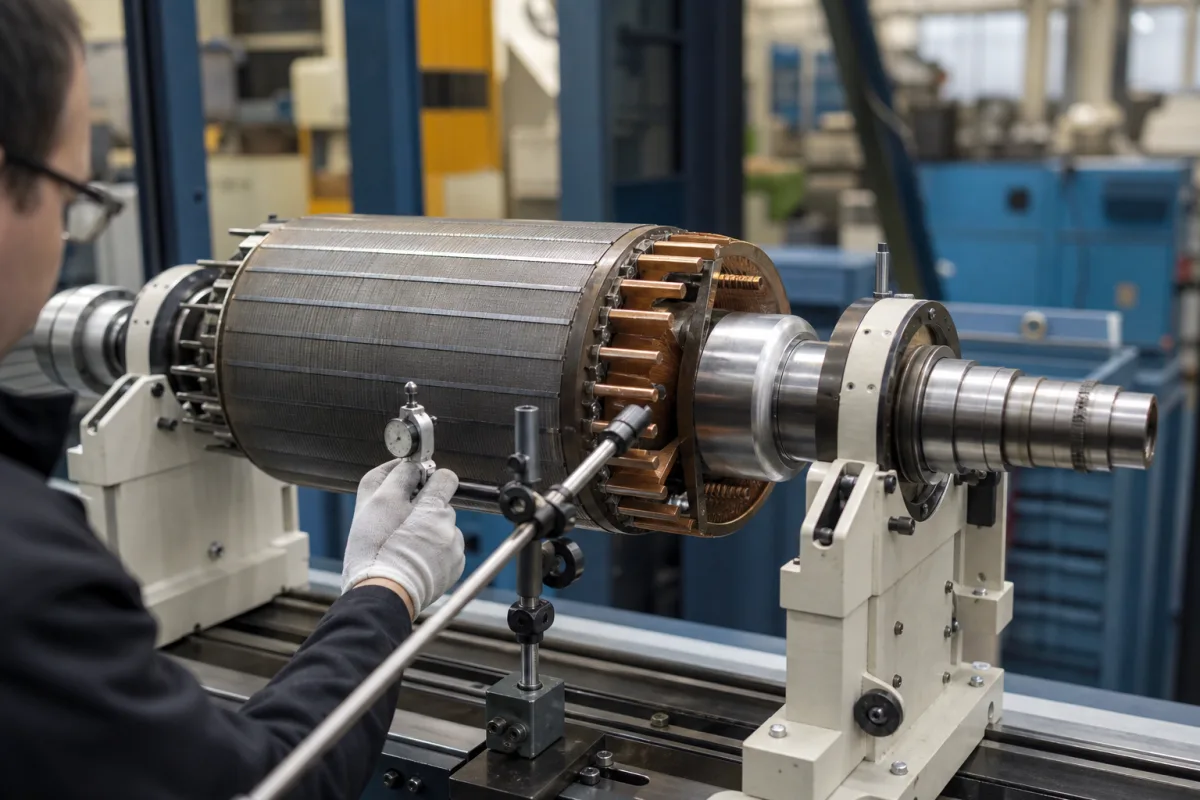

Die Rotorbau ist das zentrale rotierende Element in einem Stellmotor, das für die Erzeugung von Drehmoment durch elektromagnetische Wechselwirkung mit dem Stator verantwortlich ist. Im Kontext eines Stellmotors wandelt es elektrische Eingaben in präzise Drehbewegungen um, die mechanische Stellsysteme antreiben. Diese Komponente besteht typischerweise aus Elektroband, Kupferwicklungen, Permanentmagneten (falls zutreffend) und Wellenstahl. Die Rotorbau ist durch mehrere Schlüsselparameter gekennzeichnet, die auf die jeweilige Anwendung abgestimmt sein müssen: Rotordurchmesser (50–120 mm), Wellendurchmesser (10–30 mm), Polzahl (2–8), Rotorlänge (50–200 mm), Rotorgewicht (0,5–5 kg), Nennspannung (12–48 V DC), Nenndrehzahl (3000–6000 U/min), Nenndrehmoment (0,1–2,0 N·m), Isolierstoffklasse (F–H nach IEC 60085), Schutzart (IP54–IP65 nach IEC 60529), Betriebstemperatur (-40–85 °C), Wuchtgüte (G2,5–G6,3 nach ISO 1940-1) und Material (Siliziumstahlbleche). Diese Werte sind Referenzbereiche für typische Stellmotoren; die genauen Spezifikationen müssen mit dem Hersteller oder Lieferanten für das jeweilige Modell und die Anwendung bestätigt werden. Die Rotorbau arbeitet nach dem Prinzip der elektromagnetischen Induktion: Wenn Strom durch die Wicklungen fließt oder mit Permanentmagneten interagiert, entsteht ein Magnetfeld, das mit dem Feld des Stators interagiert und ein Drehmoment erzeugt. Dieses Drehmoment bewirkt, dass sich der Rotor im Motorgehäuse dreht und elektrische Energie in mechanische Bewegung umwandelt. Die Auswahl erfordert die Berücksichtigung des Motorantriebs, der Lastanforderungen und der Umgebungsbedingungen. Die Überprüfung von Parametern wie Isolierstoffklasse, Schutzart und Wuchtgüte ist für Zuverlässigkeit und Sicherheit unerlässlich. Wartungssignale umfassen ungewöhnliche Vibrationen, Geräusche oder Überhitzung, die auf Lagerabnutzung, Unwucht oder Wicklungsverschlechterung hinweisen können. Fehlergrenzen umfassen Entmagnetisierung von Permanentmagneten bei hohen Temperaturen, Isolationsdurchschlag und mechanische Ermüdung der Welle. Konsultieren Sie immer den Hersteller für modellspezifische Daten und Konformität.
Funktionsprinzip
Wenn elektrischer Strom durch die Rotorwicklungen fließt oder mit Permanentmagneten auf dem Rotor interagiert, entsteht ein Magnetfeld. Dieses Feld interagiert mit dem Magnetfeld des Stators und erzeugt eine Rotationskraft (Drehmoment), die den Rotor im Motorgehäuse drehen lässt. Diese Wechselwirkung folgt dem Lorentz-Kraftgesetz, bei dem stromdurchflossene Leiter in einem Magnetfeld eine Kraft erfahren. Die Rotation des Rotors wird über die Welle übertragen, um mechanische Stellsysteme anzutreiben. Die Polzahl und die Frequenz des Versorgungsstroms bestimmen die Synchrondrehzahl, während Last und Spannung die tatsächliche Drehzahl und das Drehmoment beeinflussen. Der Rotor ist mit laminiertem Siliziumstahl ausgelegt, um Wirbelstromverluste zu reduzieren, und die Wicklungen sind isoliert, um der Nennspannung und -temperatur standzuhalten. Die Auswuchtung des Rotors ist entscheidend, um Vibrationen und Geräusche während des Betriebs zu minimieren.
