Technische Definition

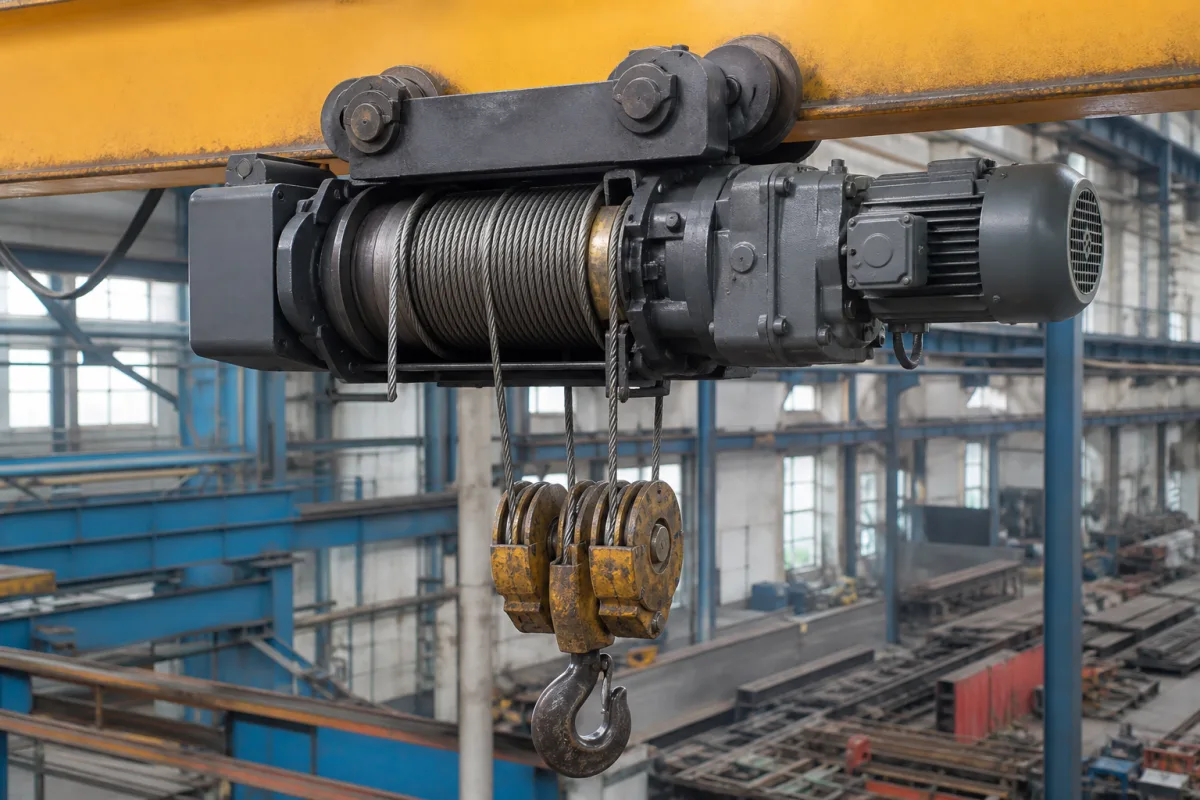

Ein Hubwerk ist die wesentliche mechanische Baugruppe in einem Materialtransportkran, die für das Heben, Senken und Halten von Lasten verantwortlich ist. Es besteht typischerweise aus einem Motor, Getriebe, Trommel oder Spule, Drahtseil oder Kette und einem Haken oder Hebezeug. Als kritisches Teil des Krans bestimmt es direkt die Tragfähigkeit, Geschwindigkeit und Präzision des Lasttransports. Das Hubwerk ist ein Komponentenprodukt, das für die Integration in ein Kransystem ausgelegt ist, und seine Auswahl basiert auf den spezifischen Hebeanforderungen der Anwendung. Zu den wichtigsten Parametern gehören Nenntragfähigkeit (1–50 t), Hubgeschwindigkeit (2–20 m/min), Hubhöhe (3–30 m, Sonderanfertigung bis 50 m), Motorleistung (1,5–75 kW), Betriebsspannung (380–690 V AC, Drehstrom, 50/60 Hz), Steuerspannung (24 V DC ±10%), Betriebstemperatur (-20 bis 40 °C, unter -20 °C ist kältebeständiger Stahl erforderlich), Schutzart (IP54–IP65), Arbeitszyklus (M3–M6), Drahtseildurchmesser (8–30 mm) und Gewicht (200–5000 kg). Zu den hinterlegten Materialien gehören legierter Stahl und hochfestes Drahtseil. Das Hubwerk wird gemäß relevanten Normen wie ISO 4301-1 für Klassifizierung, IEC 60034-1 für Motoren, IEC 60038 für Spannungen, IEC 61131-2 für Steuerung, IEC 60068-2-1 für Temperatur, IEC 60529 für Schutz und ISO 2408 für Drahtseil konstruiert und getestet. Diese Normen sind jedoch Referenzpunkte für Beschaffung und Verifizierung; sie implizieren keine Zertifizierung eines bestimmten Produkts. Das tatsächliche Modell muss mit dem rechtlichen Hersteller oder Lieferanten auf Konformität und Eignung überprüft werden. Das Hubwerk arbeitet nach dem Prinzip der Umwandlung von Rotationskraft in lineare Hubbewegung, mit integrierten Bremsen für sichere Lastkontrolle. Als kritisches Bauteil erfordert es ordnungsgemäße Auswahl, Installation und Wartung, um einen sicheren und effizienten Kranbetrieb zu gewährleisten.
Funktionsprinzip
Ein elektrischer oder hydraulischer Motor liefert Rotationskraft, die über ein Getriebe auf eine Trommel übertragen und reduziert wird. Die Trommel wickelt ein Drahtseil oder eine Kette auf oder ab, wodurch der angeschlossene Hakenblock die Last hebt oder senkt. Integrierte Bremssysteme steuern das Absenken und halten Lasten sicher in Position. Das Getriebe sorgt für die richtige Geschwindigkeit und das richtige Drehmoment für die erforderliche Tragfähigkeit. Das Steuerungssystem, das mit 24 V DC arbeitet, verwaltet Motor- und Bremsfunktionen. Das Hubwerk ist für den Betrieb innerhalb bestimmter Temperatur- und Schutzgrenzen ausgelegt, und sein Arbeitszyklus gibt die beabsichtigte Nutzungsintensität an. Die richtige Auswahl von Drahtseildurchmesser und -material ist für den sicheren Betrieb entscheidend. Die Leistung des Geräts muss für jede Anwendung anhand der Nennparameter verifiziert werden.
