Bremssystem für Kraftfahrzeuge - Spezifikationen und Normen

Produktspezifikationen

Technische Details und Fertigungskontext für Bremssystem

Technische Definition

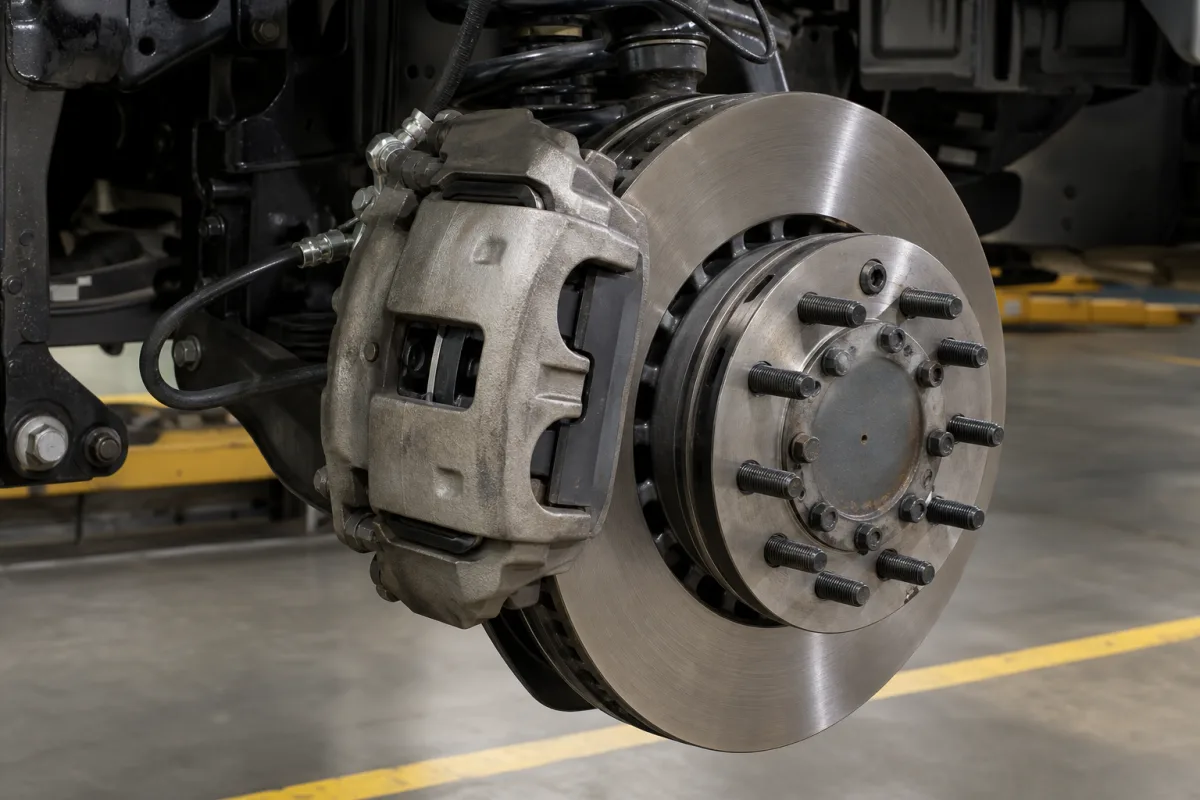

Das Bremssystem ist eine wesentliche Sicherheitskomponente des Antriebssystems und für die kontrollierte Verzögerung und das Anhalten eines Kraftfahrzeugs verantwortlich. Es funktioniert, indem es Reibungskraft auf rotierende Räder oder Antriebsstrangkomponenten ausübt und so die kinetische Energie des Fahrzeugs in Wärmeenergie umwandelt, die an die Atmosphäre abgegeben wird. Moderne Systeme integrieren oft hydraulische, pneumatische oder elektronische Steuerungsmechanismen, um die Bremskraft zu modulieren. Dieser Verzeichniseintrag deckt die allgemeine Architektur und typische Spezifikationen für Bremssysteme in der Kraftfahrzeugherstellung ab. Das System umfasst Komponenten wie Bremssättel, Trommeln, Beläge, Bremsbacken und Rotoren, die vom Fahrer über ein Pedal oder einen Hebel betätigt werden. Das Funktionsprinzip umfasst die Kraftübertragung vom Pedal auf die Bremskomponenten, die dann Reibmaterialien gegen rotierende Oberflächen drücken, um die erforderliche Verzögerung zu erzeugen. Zu den wichtigsten Parametern gehören Betriebsdruck (1,0–1,6 MPa), Bremsmoment (500–3000 N·m), Ansprechzeit (0,1–0,3 s nach ISO 26865), Betriebstemperatur (-40–85 °C nach ISO 16750-4), Schutzart (IP54–IP65 nach IEC 60529), Bremsscheibendurchmesser (250–400 mm), Reibungskoeffizient (0,35–0,45 nach ISO 6310), Siedepunkt der Bremsflüssigkeit (230–260 °C nach ISO 4925), Gewicht (15–60 kg pro Achsbaugruppe) und Spannung (12–24 V DC nach ISO 16750-2 für elektrische Feststellbremsaktoren). Häufig verwendete Materialien sind Gusseisen, Stahllegierung, Reibverbundstoffe (z. B. Keramik, halbmetallisch) und Aluminiumlegierung. Diese Werte sind Referenzbereiche und müssen für das spezifische Fahrzeugmodell und die Anwendung verifiziert werden. Die aufgeführten Normen sind Beschaffungs- oder Verifizierungsreferenzen und implizieren keine Zertifizierung oder Konformität. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Wenn das Bremspedal betätigt wird, überträgt es Kraft (mechanisch, hydraulisch oder elektronisch) auf Bremssättel oder Trommeln. Diese Komponenten drücken dann Reibmaterialien (Bremsbeläge oder -backen) gegen rotierende Oberflächen (Bremsscheiben oder -trommeln), wodurch Reibung entsteht, die der Radrotation entgegenwirkt und das Fahrzeug verlangsamt. Die kinetische Energie wird in Wärmeenergie umgewandelt, die an die Atmosphäre abgegeben wird. Das System kann hydraulische oder pneumatische Verstärker umfassen, um die aufgebrachte Kraft zu verstärken, sowie elektronische Steuergeräte, um die Bremskraft für Stabilitäts- oder Antiblockierfunktionen zu modulieren.

Hauptmaterialien

Gusseisen, Stahllegierung, Reibungsverbundwerkstoff (z.B. keramisch, halbmetallisch), Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Bremsmoment	500–3000 N·m	Depends on vehicle weight and deceleration requirement
Ansprechzeit	0.1–0.3 s	Time from pedal input to brake force build-upISO 26865
Betriebstemperatur	-40–85 °C	Exceeding range may cause fluid boiling or seal failureISO 16750-4
Schutzart	IP54–IP65	Protects against dust and water jetsIEC 60529
Bremsscheibendurchmesser	250–400 mm	Larger diameter increases heat dissipation and braking torque
Reibungskoeffizient	0.35–0.45	Typical for organic brake pads; affects stopping powerISO 6310
Siedepunkt der Bremsflüssigkeit	230–260 °C	Dry boiling point; lower values cause vapor lockISO 4925
Gewicht	15–60 kg	Per axle assembly, including calipers and discs
Spannung	12–24 V DC	For electric parking brake actuatorsISO 16750-2

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Bremssattel
Beherbergt die Bremsbeläge und nutzt hydraulischen Druck, um sie gegen den Bremsscheibenrotor zu klemmen.
Material: Aluminiumlegierung oder Gusseisen
Bremsscheibe (Rotor)
Eine rotierende Scheibe, gegen die die Bremsbeläge gedrückt werden, um Reibung zu erzeugen.
Material: Gusseisen oder Stahllegierung
Bremsbeläge
Reibungselemente, die gegen den Bremsscheibe drücken, um Verzögerungskraft zu erzeugen.
Material: Reibungskomposit (z.B. Keramik, organisch, halbmetallisch)
Bremshauptzylinder
Wandelt die mechanische Kraft vom Bremspedal in hydraulischen Druck um.
Material: Gussaluminium oder Gusseisen
Bremspedal
Wo der Fahrer die Kraft aufbringt, die das restliche System vervielfacht.
Bremskraftverstärker
Multipliziert die Pedalkraft vor dem Hauptzylinder bei Systemen mit Servounterstützung.
elektronisches Steuergerät (ABS/ESC)
Moduliert den Bremsdruck radweise für Antiblockier- und Stabilitätsfunktionen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 200 bar Hydraulikdruck, 10 MPa Kontaktdruck
Weitere Spezifikationen:	Durchflussrate: 5-50 l/min Hydraulikflüssigkeit, Schlammkonzentration: N/A (nur Trocken-/Nasssysteme)
Betriebstemperatur:	-40°C bis +85°C

Montage- und Anwendungskompatibilität

Kfz-Bremsflüssigkeit (DOT 3/4/5.1)Trockene LuftumgebungenMetallische Reibungspaare (Stahl-auf-Gusseisen)

Nicht geeignet: Salzwasserimmersion mit Risiko galvanischer Korrosion

Auslegungsdaten

Fahrzeugmasse (kg) und maximale Verzögerungsrate (m/s²)
Maximaler kinetischer Energie-Dissipationsbedarf (Joule)
Erforderlicher Betriebszyklus (kontinuierliche/intermittierende Bremsfrequenz)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

1,5-12,0 MPa Hydraulikdruck, 0-650°C Scheibentemperatur

Belastungs- und Ausfallgrenzen

Bremsfading-Einsatz bei 350°C Scheibentemperatur, Dichtungsausfall bei 15,0 MPa Hydraulikdruck

Thermische Zersetzung von Phenolharzbelägen über 350°C reduziert den Reibungskoeffizienten μ von 0,42 auf 0,18

Fertigungskontext

Bremssystem wird innerhalb von Kraftfahrzeugherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Bremsbelag-/Bremsbackenverschleiß

Ursache: Reibungsverschleiß durch Normalbetrieb, Kontamination durch Öle oder Flüssigkeiten, Überhitzung führt zu Verglasung oder Rissbildung und Materialermüdung über die Zeit.

Hydrauliksystemausfall

Ursache: Fluidkontamination (Feuchtigkeit, Luft, Partikel), Dichtungsdegradation führt zu Leckagen, Korrosion in Leitungen oder Zylindern und Druckverlust durch Komponentenverschleiß oder Verstopfungen.

Wartungsindikatoren

Hohes Quietschen oder Schleifgeräusche beim Bremsen, die auf abgenutzte Beläge/Backen oder Metall-auf-Metall-Kontakt hinweisen.
Weiches oder schwammiges Bremspedalgefühl, erhöhter Bremsweg oder Aufleuchten der Bremskontrollleuchte, die auf Hydraulikprobleme oder Fluidverlust hindeuten.

Technische Hinweise

Implementierung einer zustandsbasierten Überwachung: Verwenden Sie Schwingungsanalyse, Thermografie und Fluidanalyse, um frühe Anzeichen von Verschleiß, Kontamination oder Überhitzung vor einem katastrophalen Ausfall zu erkennen.
Anwendung proaktiver Wartungspraktiken: Planen Sie regelmäßige Inspektionen, spülen und ersetzen Sie Hydraulikflüssigkeit gemäß Herstellerintervallen und verwenden Sie hochwertige, kompatible Ersatzteile, um vorzeitigen Verschleiß zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 26262:2018 - Funktionale Sicherheit für StraßenfahrzeugeSAE J2522 - Dynamometer Global Brake EffectivenessECE R90 - Einheitliche Vorschriften für die Genehmigung von Ersatzbremsbelägen und -scheiben

Fertigungsgenauigkeit

Rotor-Dickenvariation: +/-0,005 mm
Belag-Parallelität zur Zangenmontagefläche: 0,15 mm

Qualitätsprüfung

Bremsenwirkungsprüfung auf dem Prüfstand
Materialzusammensetzungsprüfung mittels Röntgenfluoreszenzanalyse

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikflüssigkeitskontamination mit 0,5 % Wassergehalt → Bremsflüssigkeitssieden bei 180°C (vs. 260°C Trockensiedepunkt) → Feuchtigkeitsdichter Behälter mit Silicagel-Trockenmittelpatrone

Belagmaterial-Inhomogenität über 5 % Dichtevariation → Scheibenriffelung mit 0,8 mm Rillentiefe nach 10.000 Zyklen → Ultraschall-Dichteprüfung während der Fertigung mit 0,1 % Toleranz

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
