Pumpenkopf

Auf Basis strukturierter CNFX-Herstellerprofile wird Pumpenkopf im Bereich Maschinen- und Anlagenbau anhand von Durchflussrate bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Pumpenkopf wird durch die Baugruppe aus Membran und Ventilbaugruppe beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die zentrale Fluidkomponente einer Dosierpumpe, die direkt mit dem Medium in Kontakt kommt und es fördert.

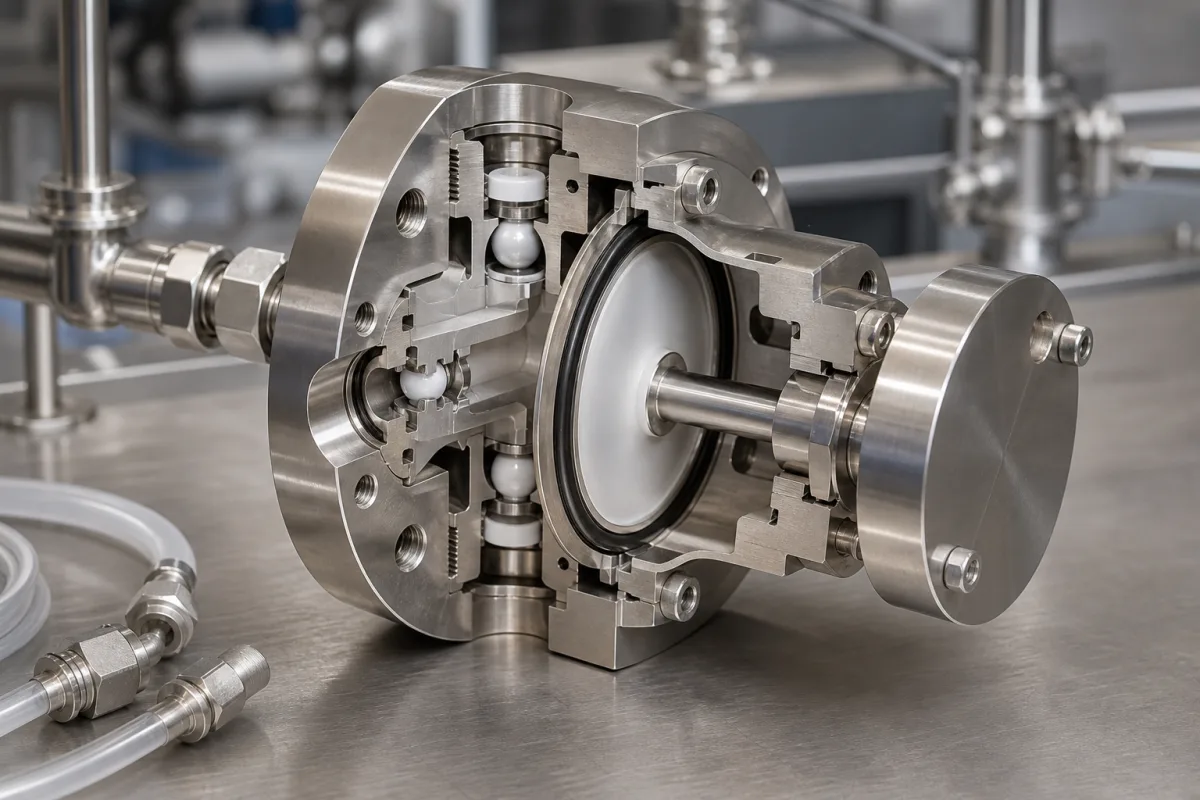

Pumpenkopf in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Pumpenkopf ist die kritische Komponente einer Dosierpumpe, die für die Erzeugung der Pumpwirkung verantwortlich ist. Er enthält die Fluidkammer, Ventile und den Membran- oder Kolbenmechanismus, der Flüssigkeiten oder Schlämme in kontrollierten Volumina präzise dosiert und fördert. Dieses Teil steht direkt in Kontakt mit dem Prozessmedium, daher sind Materialauswahl und Konstruktion entscheidend für chemische Kompatibilität, Druckhaltung und Dosiergenauigkeit.

Der Pumpenkopf arbeitet nach dem Verdrängerprinzip. Während des Saughubs öffnet sich das Einlassventil und saugt Fluid in die Kammer; während des Druckhubs öffnet sich das Auslassventil und fördert ein präzises Volumen. Die Durchflussrate ist über Hublänge und Hubfrequenz einstellbar und ermöglicht Dosierraten von 0,5 bis 50 l/h. Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa. Der Temperaturbereich beträgt -40 bis 85 °C, begrenzt durch die Elastomerkompatibilität. Der Viskositätsbereich liegt bei 0,3 bis 800 mPa·s, wobei höhere Viskosität die Durchflussgenauigkeit verringert. Die Wiederholgenauigkeit beträgt ±0,5 % unter konstanten Bedingungen.

Materialien in den Unterlagen umfassen Edelstahl, PTFE und Keramik. Benetzte Materialien können je nach chemischer Kompatibilität PVDF, PTFE und 316L umfassen. Anschlussgrößen reichen von DN15 bis DN50, geflanscht oder mit Gewinde, gemäß DIN EN 1092-1. Der Pumpenkopf ist mit Schutzarten von IP54 bis IP65 nach IEC 60529 erhältlich, geeignet für den Außenbereich. Die Stromversorgung beträgt 24 V DC ±10 %, optional 110/220 V AC mit Konverter. Die Leistungsaufnahme liegt zwischen 15 und 60 W, abhängig von der Motorgröße. Das Gewicht liegt zwischen 5 und 15 kg, abhängig von Material und Größe.

Dieser Verzeichniseintrag liefert Referenzbereiche; die tatsächlichen modellspezifischen Werte und Normen müssen mit dem Hersteller oder Lieferanten verifiziert werden. Der Pumpenkopf ist eine Komponente, keine eigenständige Pumpe, und muss mit einem Antrieb und Steuerungssystem integriert werden. Korrekte Installation, Wartung und Materialauswahl sind entscheidend für sicheren und genauen Betrieb.

Funktionsprinzip

Der Pumpenkopf arbeitet durch eine Hin- und Herbewegung einer Membran oder eines Kolbens in einer abgedichteten Kammer. Beim Saughub öffnet sich das Einlassventil und saugt Fluid in die Kammer. Beim Druckhub öffnet sich das Auslassventil und fördert ein präzises Volumen. Die Hublänge und Hubfrequenz können eingestellt werden, um die Durchflussrate zu steuern und eine genaue Dosierung zu ermöglichen. Die abgedichtete Kammer verhindert Leckagen und erhält die Druckintegrität.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Durchflussrate0.5–50 L/hAdjustable via stroke length and frequency
Temperaturbereich-40–85 °CLimited by elastomer compatibility
Viskositätsbereich0.3–800 mPa·sHigher viscosity reduces flow accuracy
Wiederholgenauigkeit±0.5 %Under constant conditions
Hublänge5–20 mmAdjustable for flow control
Hubfrequenz10–120 spmMax 120 strokes per minute
Stromversorgung24 ±10% V DCOptional 110/220 V AC with converter
Leistungsaufnahme15–60 WAbhängig von der Motorgröße
SchutzartIP54–IP65IP65 for outdoor installationIEC 60529
Medienberührte WerkstoffePVDF, PTFE, 316LChemical compatibility required
AnschlussgrößeDN15–DN50Flansch- oder GewindeausführungDIN EN 1092-1
Gewicht5–15 kgDepends on material and size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl PTFE (Polytetrafluorethylen) Keramik

Komponenten / BOM

Components / BOM
  • Membran
    Flexible Membran, die durch hin- und hergehende Bewegung eine Pumpwirkung erzeugt
    Material: PTFE oder EPDM
  • Ventilbaugruppe
    Rückschlagventile zur Steuerung der Fluidrichtung (Einlass und Auslass)
    Material: Edelstahl oder Keramik
  • Flüssigkeitskammer
    Gehäuse, in dem die Flüssigkeit während des Pumpzyklus enthalten ist
    Material: Edelstahl oder PVDF
  • Kolben
    Verdrängt Flüssigkeit an Pumpenköpfen nach dem Kolbenprinzip anstelle einer Membran.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Anstieg der Fluidviskosität über 5000 cP bei Betriebstemperatur Hydraulische Blockade mit Druckspitzen über 250 % des Nenndrucks Einbau eines viskositätskompensierenden Verstellmechanismus mit Echtzeit-Regelung
Abrasive Partikelkonzentration > 5 % Volumenanteil mit Partikelgröße > 50 μm Dichtungsoberflächenerosion führt zu Leckagerate > 0,1 % der Durchsatzkapazität Implementierung eines Duplex-Filtersystems mit 10 μm Primär- und 25 μm Sekundärfilter in Reihe

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-200 bar
Belastungs- und Ausfallgrenzen
Kavitation tritt auf bei NPSHa < NPSHr + 0,5 m, Materialermüdung bei >10^7 Zyklen bei 150 % Nenndruck
Kavitationsbedingter Lochfraß durch Dampfblasenkollaps bei lokalem Druck < Dampfdruck des Fluids, Hochzyklusermüdung durch Druckschwankungen, die die Dauerfestigkeitsgrenze des Materials überschreiten
Fertigungskontext
Pumpenkopf wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Bis zu 16 bar (232 psi)
Durchflussrate:0,1 bis 20 l/h
Betriebstemperatur:-10 °C bis 120 °C
Montage- und Anwendungskompatibilität
Wasserbasierte ChemikalienKorrosionsinhibitorenPolymerlösungen
Nicht geeignet: Abrasive Suspensionen mit hohem Feststoffgehalt (>10 %)
Auslegungsdaten
  • Erforderlicher Durchfluss (l/h)
  • Systemdruck (bar)
  • Medienviskosität (cP)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kavitation
Ursache: Unzureichende Net Positive Suction Head (NPSH) führt zur Bildung von Dampfblasen und deren Implosion auf Laufradoberflächen, was zu Lochfraß und Materialverlust führt.
Lagerausfall
Ursache: Unzureichende Schmierung, Kontaminationseintrag, Fehlausrichtung oder übermäßige radiale/axiale Belastungen führen zu Überhitzung, Vibration und letztlich zum Fressen.
Wartungsindikatoren
  • Übermäßige Vibration oder ungewöhnliches Klopfen/Rumpeln während des Betriebs
  • Sichtbare Leckage an der Gleitringdichtung oder Gehäusefugen oder abnormale Druckschwankungen im Förderstrom
Technische Hinweise
  • Sicherstellen eines ausreichenden NPSH-Spielraums durch Aufrechterhaltung eines angemessenen Saugdrucks und Minimierung von Rohrreibungsverlusten durch regelmäßige Reinigung von Sieben und geeignete Rohrleitungsauslegung
  • Durchführung einer präzisen Ausrichtung während Installation/Reparatur, Einsatz von Zustandsüberwachung (Schwingungsanalyse, Ölanalyse) und Einhaltung strikter Schmierungspflichten mit korrekten Fett-/Ölspezifikationen

Konformität und Fertigungsnormen

Referenznormen
ISO 5199:2016 (Technische Spezifikationen für Kreiselpumpen)ANSI/HI 1.1-1.6 (Hydraulic Institute Standards für Kreiselpumpen)EN 809:1998+A1:2009 (Pumpen und Pumpenaggregate für Flüssigkeiten - Allgemeine Sicherheitsanforderungen)
Fertigungsgenauigkeit
  • Laufraddurchmesser: +/-0,5 % des Nenndurchmessers
  • Wellenlauf: maximal 0,025 mm an den Lagerzapfen
Qualitätsprüfung
  • Hydrostatischer Drucktest (1,5x maximaler Arbeitsdruck für 30 Minuten)
  • Kennlinienverifizierung (Durchfluss, Förderhöhe, Wirkungsgrad bei mehreren Betriebspunkten)

Hersteller von Pumpenkopf

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->
Asphaltverteiler

Ein spezielles Fahrzeug oder Anhänger montierte Maschine, die flüssigen Asphalt (Bitumen) gleichmäßig auf Straßenoberflächen während des Straßenbaus und der Instandhaltung sprüht.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien sind für den Pumpenkopf verfügbar?

In den Unterlagen sind Edelstahl, PTFE und Keramik aufgeführt. Benetzte Materialien können je nach chemischer Kompatibilität PVDF, PTFE und 316L umfassen. Verifizieren Sie die Materialeignung für Ihr spezifisches Medium immer mit dem Hersteller.

Wie wird die Durchflussrate eingestellt?

Die Durchflussrate ist über Hublänge (5–20 mm) und Hubfrequenz (10–120 Hübe/min) einstellbar. Der Durchflussbereich liegt bei 0,5–50 l/h. Nehmen Sie Einstellungen gemäß den Richtlinien des Herstellers vor.

Was sind die Temperatur- und Viskositätsgrenzen?

Der Temperaturbereich beträgt -40 bis 85 °C, begrenzt durch die Elastomerkompatibilität. Der Viskositätsbereich liegt bei 0,3 bis 800 mPa·s; höhere Viskosität verringert die Durchflussgenauigkeit. Verifizieren Sie die Kompatibilität mit Ihren Prozessbedingungen.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
