Vakuumdüse

Auf Basis strukturierter CNFX-Herstellerprofile wird Vakuumdüse im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Vakuumdüse wird durch die Baugruppe aus Düsenkörper/Düsenschaft und Spitze/Düse beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Präzisionskomponente eines Bestückungskopfes, die Unterdruck verwendet, um elektronische Bauteile während der Oberflächenmontage aufzunehmen und zu halten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

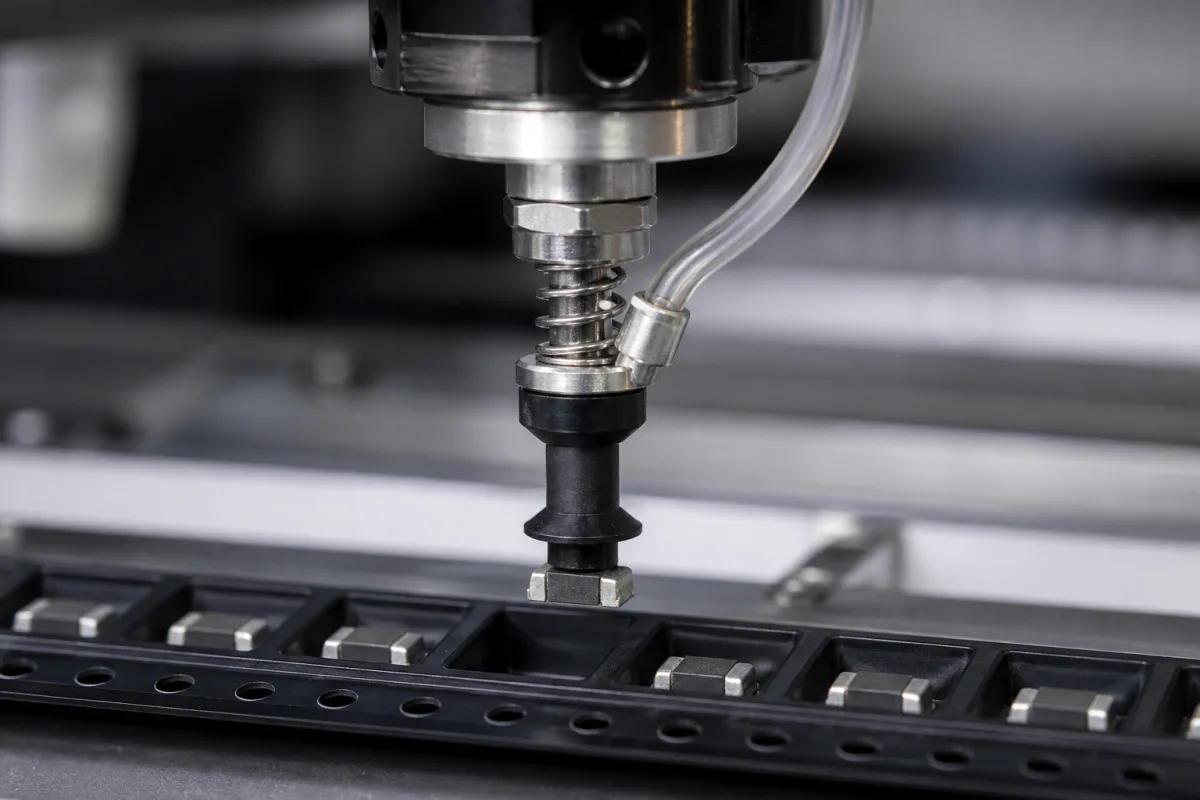

Vakuumdüse in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Vakuumdüse

Technische Definition

Die Vakuumdüse ist eine kritische Schnittstellenkomponente innerhalb eines Bestückungskopfes, der in Oberflächenmontagelinien (SMT) verwendet wird. Sie erzeugt eine Vakuumdichtung, um elektronische Bauteile sicher von Zuführern aufzunehmen, sie präzise zur Leiterplatte zu transportieren und sie an der vorgesehenen Platzierungsposition genau freizugeben. Ihr Design beeinflusst direkt die Platzierungsgenauigkeit, Geschwindigkeit und Zuverlässigkeit. Die Düse wird typischerweise aus Materialien wie Edelstahl, Keramik (Aluminiumoxid oder Zirkonoxid), Wolframkarbid oder Polymeren wie PEEK und UHMW-PE hergestellt, die aufgrund ihrer Verschleißfestigkeit, Steifigkeit und Kompatibilität mit verschiedenen Bauteilgrößen und -formen ausgewählt werden. Die wichtigste Spezifikation ist der Innendurchmesser der Düsenöffnung, der mit der Bauteilgröße übereinstimmen muss; übliche Größen reichen von 0,3 mm für 0201-Chips bis über 10 mm für große Steckverbinder. Dieses Maß ist ein Referenzbereich und muss für das spezifische Modell und die Anwendung bestätigt werden. Die Düse funktioniert, indem sie über interne Kanäle im Bestückungskopf mit einer Vakuumpumpe oder einem Generator verbunden ist. Bei Aktivierung entsteht an der Düsenöffnung ein Unterdruck, der eine Saugkraft erzeugt, die das Bauteil sicher hält. Zum Freigeben wird das Vakuum abgeschaltet oder kurzzeitig ein positiver Druck angelegt. Die richtige Auswahl und Wartung sind für einen zuverlässigen Betrieb unerlässlich. Verifizierungsfragen umfassen die Prüfung des Öffnungsdurchmessers gegen die Bauteilgröße, die Sicherstellung, dass das Düsenmaterial für die Oberfläche und das Gewicht des Bauteils geeignet ist, und die Bestätigung der Kompatibilität mit dem Vakuumsystem des Bestückungskopfes. Wartungssignale umfassen verringerte Aufnahmezuverlässigkeit, sichtbaren Verschleiß oder Beschädigung sowie Verstopfung. Ausfallgrenzen umfassen Verlust der Vakuumdichtung, Verformung der Spitze und Materialermüdung. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Die Düse ist über interne Kanäle im Bestückungskopf mit einer Vakuumpumpe oder einem Generator verbunden. Bei Aktivierung entsteht an der Düsenöffnung ein Unterdruck (Vakuum). Dieser Druckunterschied bewirkt, dass das Bauteil gegen die Düsenspitze gesaugt und durch den Atmosphärendruck sicher gehalten wird. Zum Freigeben des Bauteils wird das Vakuum abgeschaltet oder kurzzeitig ein positiver Druck (Ausblasen) angelegt.

Hauptmaterialien

Edelstahl, Keramik (Aluminiumoxid/Zirkoniumoxid), Wolframkarbid, Polymer (PEEK, UHMW-PE)

Komponenten / BOM

Düsenkörper/Düsenschaft
Bietet strukturelle Integrität, beherbergt den Vakuumkanal und bildet die Schnittstelle zum Bestückkopf.
Material: Edelstahl oder gehärteter Kunststoff
Spitze/Düse
Das präzisionsbearbeitete Ende, das direkten Kontakt mit dem Bauteil herstellt. Seine Geometrie und Oberflächengüte gewährleisten eine zuverlässige Vakuumdichtung.
Material: Keramik, Wolframkarbid oder Sonderstahl
Innere Vakuumkanal
Eine durch den Körper gebohrte Durchgangsöffnung, die den Vakuumdruck vom Kopf zur Düsenaustrittsöffnung überträgt.
Material: Wird durch das Düsenkörpermaterial definiert
Dichtungs-O-Ring/Dichtung (falls zutreffend)
Sichert eine luftdichte Abdichtung zwischen Düse und Bestückkopfspindel.
Material: Viton, Buna-N oder andere Elastomere

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 90 kPa Vakuum
Durchflussrate:	0,5 bis 5,0 L/min
Betriebstemperatur:	-20°C bis 150°C

Montage- und Anwendungskompatibilität

SMT-Bauteile (0402 bis QFP)KeramiksubstrateKunststoff-IC-Gehäuse

Nicht geeignet: Nasse oder klebstoffbeschichtete Oberflächen

Auslegungsdaten

Bauteilgröße und -gewicht
Erforderliche Bestückgenauigkeit
Pick-and-Place-Zyklusrate

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,3-0,8 bar Vakuumdruck, 20-80°C Betriebstemperatur, 0,01-0,05 mm Spitzenspiel

Belastungs- und Ausfallgrenzen

Vakuumdruck unter 0,15 bar verursacht Bauteilabfall, Spitzenverschleiß über 0,1 mm Durchmesseränderung verursacht Fehlausrichtung, Temperaturen über 120°C degradieren Elastomerdichtungen

Versagen des Bernoulli-Prinzips bei niedrigen Druckdifferenzen, abrasiver Verschleiß durch Keramikbauteilkanten mit einer Mohshärte über 7, thermische Ausdehnungsdifferenz zwischen Edelstahl (17,3 µm/m·K) und Silikonkautschukdichtungen (250 µm/m·K)

Fertigungskontext

Vakuumdüse wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verstopfung/Blockade

Ursache: Akkumulation von Partikeln, Ablagerungen oder viskosen Materialien in der Düsenöffnung oder den internen Passagen, oft aufgrund unzureichender Filtration des angesaugten Mediums oder Betrieb in kontaminierten Umgebungen.

Verschleiß/Erosion der Düsenspitze

Ursache: Abrasive Partikel im Luftstrom oder Kontakt mit harten Oberflächen während des Betriebs, was zu Materialverlust, vergrößerten Spalten und reduzierter Vakuumeffizienz und Dichtungsintegrität führt.

Wartungsindikatoren

Hörbares Zischen oder Pfeifen von der Düse während des Betriebs, was auf Luftlecks aufgrund von Verschleiß, Rissen oder schlechter Dichtung hinweist.
Sichtbare Schäden wie Risse, Absplitterungen oder Verformungen an der Düsenspitze oder am Gehäuse, oft begleitet von einem merklichen Abfall der Saugleistung.

Technische Hinweise

Einführung regelmäßiger Inspektions- und Reinigungspläne unter Verwendung geeigneter Werkzeuge (z.B. weiche Bürsten, Druckluft) zur Entfernung von Ablagerungen und zur Verhinderung von Verstopfungen, insbesondere in staubigen oder partikelreichen Anwendungen.
Verwendung von Düsenspitzen aus verschleißfesten Materialien (z.B. gehärtetem Stahl, Keramik oder Polyurethan) und Sicherstellung der korrekten Ausrichtung während des Betriebs, um abrasiven Kontakt zu minimieren und die Lebensdauer zu verlängern.

Konformität und Fertigungsnormen

Referenznormen

ISO 2941: Hydraulikflüssigkeiten - Filterelemente - Prüfung der Berst-/KollapsdruckfestigkeitANSI/ASME B40.100: Manometer und ManometerzubehörDIN 28400: Vakuumtechnik; Abnahmebedingungen für Vakuumpumpen; Regeln

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,01 mm
Oberflächenebenheit: 0,05 mm

Qualitätsprüfung

Leckratentest (Helium-Massenspektrometrie)
Materialzusammensetzungsprüfung (Röntgenfluoreszenzanalyse)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelkontamination über ISO 14644-1 Klasse 5 Standard → Vakuumstrombegrenzung verursacht 40% Druckabfall → Integrierter 5 µm Sinterbronzefilter mit Ultraschallreinigungsanschluss

Zyklische Ermüdung durch 60.000 Bestückungen/Stunde Betrieb → Mikrorissausbreitung in 316L-Edelstahlspitze über 0,5 mm Länge → Kugelstrahl-Oberflächenbehandlung zur Erzeugung einer 400 MPa druckbeanspruchten Randschicht
