Technische Definition

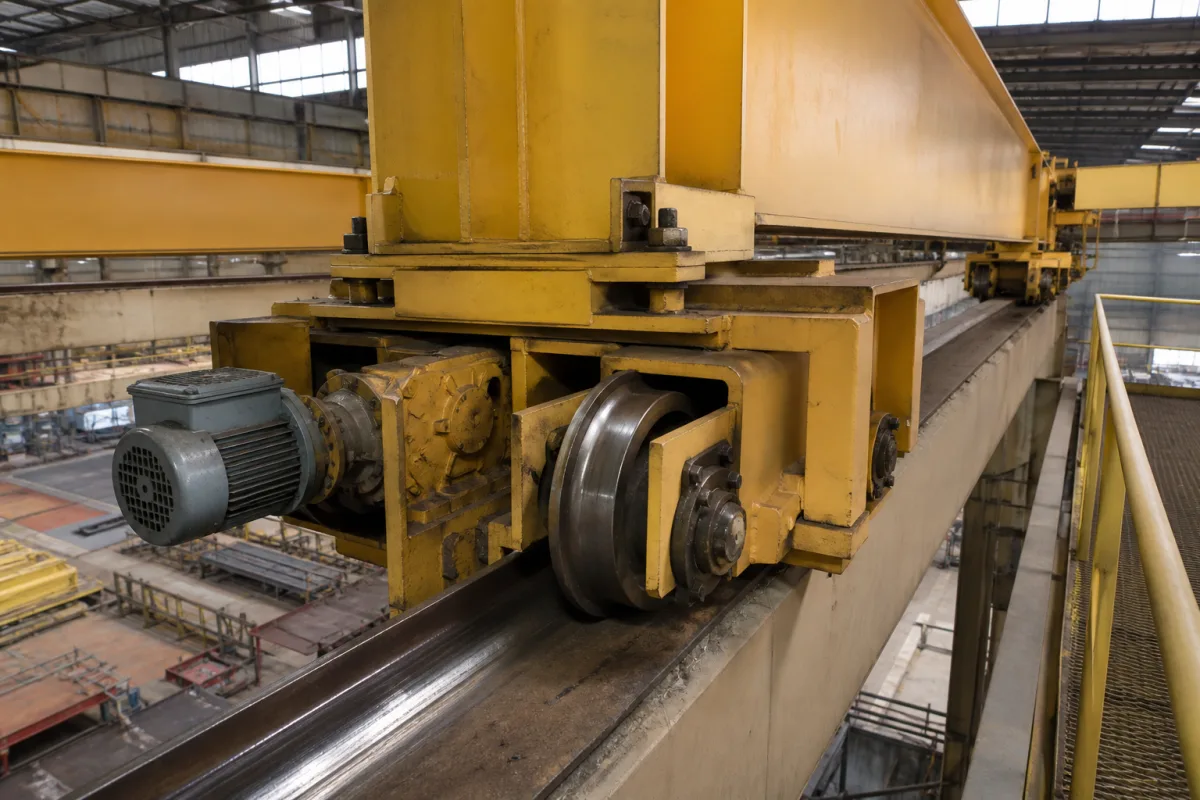

Endwagen sind kritische strukturelle Komponenten an beiden Enden der Brücke eines overhead Materialtransportkrans. Sie dienen als Stützstrukturen, die die Brückenträger tragen und die Radbaugruppen enthalten, die es dem gesamten Kran ermöglichen, sich horizontal entlang der Laufbahnschienen zu bewegen. Endwagen übertragen die Last des Krans auf das Schienensystem und bieten die mechanische Schnittstelle für die Antriebs- und Bremssysteme, die die Kranbewegung steuern. Typischerweise aus Baustahl gefertigt, werden Endwagen so konstruiert, dass sie spezifische Last- und Spannweitenanforderungen erfüllen. Zu den wichtigsten Parametern gehören Nennlastkapazität (5–50 t), Spannweite (7,5–31,5 m), Raddurchmesser (250–800 mm), Radstand (2000–6000 mm), Schienenspurweite (1500–6000 mm), maximale Radlast (50–400 kN), Fahrgeschwindigkeit (20–80 m/min), Motorleistung (1,5–15 kW), Betriebstemperatur (-20 bis 60 °C), Schutzart (IP54–IP65), Materialgüte (Q235B–Q355B) und Gewicht (500–5000 kg). Diese Werte sind Referenzbereiche gemäß GB/T 3811, GB/T 4628 und IEC 60529; tatsächliche Spezifikationen müssen mit dem Hersteller bestätigt werden. Endwagen werden basierend auf Krantragfähigkeit, Spannweite, Schienenkonstruktion und Umgebungsbedingungen ausgewählt. Sie sind mit den Laufbahnschienen und den Brückenträgern verbunden und müssen mit den Antriebs- und Bremssystemen kompatibel sein. Zu den Verifikationsfragen gehören die Überprüfung der Radlast gegen die Schienenkapazität, die Sicherstellung, dass die Schienenspurweite mit dem Schienenabstand übereinstimmt, und die Bestätigung der Materialgüte für den Einsatz bei niedrigen Temperaturen. Wartungssignale umfassen ungewöhnliche Geräusche, Vibrationen oder Verschleiß an Rädern und Schienen. Versagensgrenzen umfassen das Überschreiten der Nennlast oder Radlast, was zu strukturellem Versagen oder Schäden an den Schienen führen kann. Stellen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten sicher.
Funktionsprinzip
Endwagen funktionieren, indem sie die Brückenstruktur durch ihre Verbindung zu den Brückenträgern stützen. Die in den Endwagen montierten Räder rollen entlang der Laufbahnschienen, sodass der Kran die Länge des Gebäudes oder Arbeitsbereichs überqueren kann. Antriebsmotoren, typischerweise an einem oder beiden Endwagen montiert, liefern die Kraft für die Bewegung, während Bremssysteme ein kontrolliertes Anhalten und Positionieren gewährleisten. Die Last von der Brücke und der gehobenen Last wird über die Endwagen auf die Räder und dann auf die Laufbahnschienen übertragen. Eine korrekte Ausrichtung und Rad-Schiene-Kontakt sind für einen reibungslosen Lauf und zur Vermeidung von übermäßigem Verschleiß unerlässlich. Die Konstruktion des Endwagens muss den spezifizierten Radstand und die Schienenspurweite berücksichtigen, um Lasten gleichmäßig zu verteilen und Stabilität zu gewährleisten.
